AD（Altium Designer）是原Protel軟件開發商Altium公司推出的一體化的電子產品開發系統，近年發行多個版本，不同版本之間存在不兼容的情況。為此我們建議盡量用原設計版本輸出Gerber，以保證輸出的圖形符合您的設計要求。

統計客戶的反饋，在輸出Gerber前有如下兩點請重點留意：

★重點提示1：AD等軟件外形層及非金屬化孔及槽的標準及規范點擊查看詳情

① 需要加工的槽孔跟板子唯一的外形層放在同一層

② 槽孔與外形規范設計且能有效輸出

★重點提示2：AD輸出Gerber前確認過孔是開窗、蓋油還是塞油點擊查看詳情

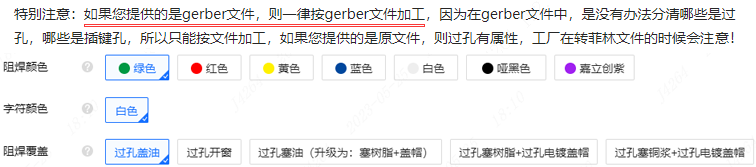

① 對于輸出Gerber下單的，嘉立創下單平臺選擇的"過孔蓋油"或"過孔開窗"選項無效，過孔屬性依Gerber文件為準

② 大多數的客戶要求過孔蓋油，而AD默認輸出的資料是過孔開窗的，因此輸出Gerber前需要處理好(下面介紹過孔蓋油處理方法)

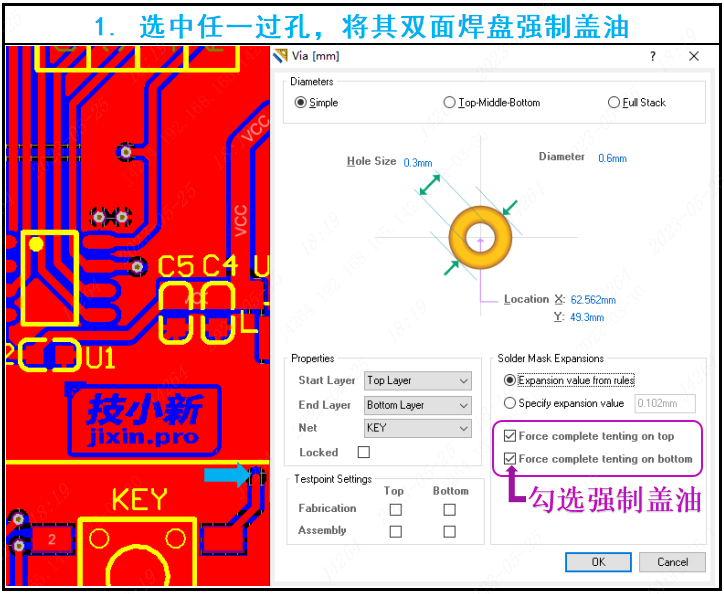

1. 雙擊任一過孔，把"Force complet tenting on top/bottom"選項前面的兩個框都勾選上：勾選了TOP表示頂層焊盤強制蓋油；勾選了BOTTOM表示底層焊盤強制蓋油

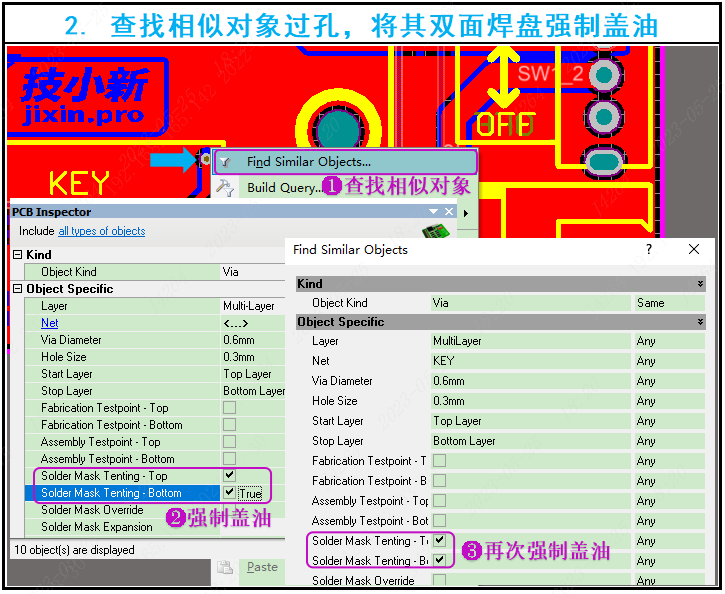

2. 右鍵單擊選擇這個過孔，然后選擇“Find Similar Objects”查找相似目標，再把“Solder Mast Tenting-Top/Bottom”后面的兩個框都勾選上OK確認，最后再確認選擇一遍就可以了

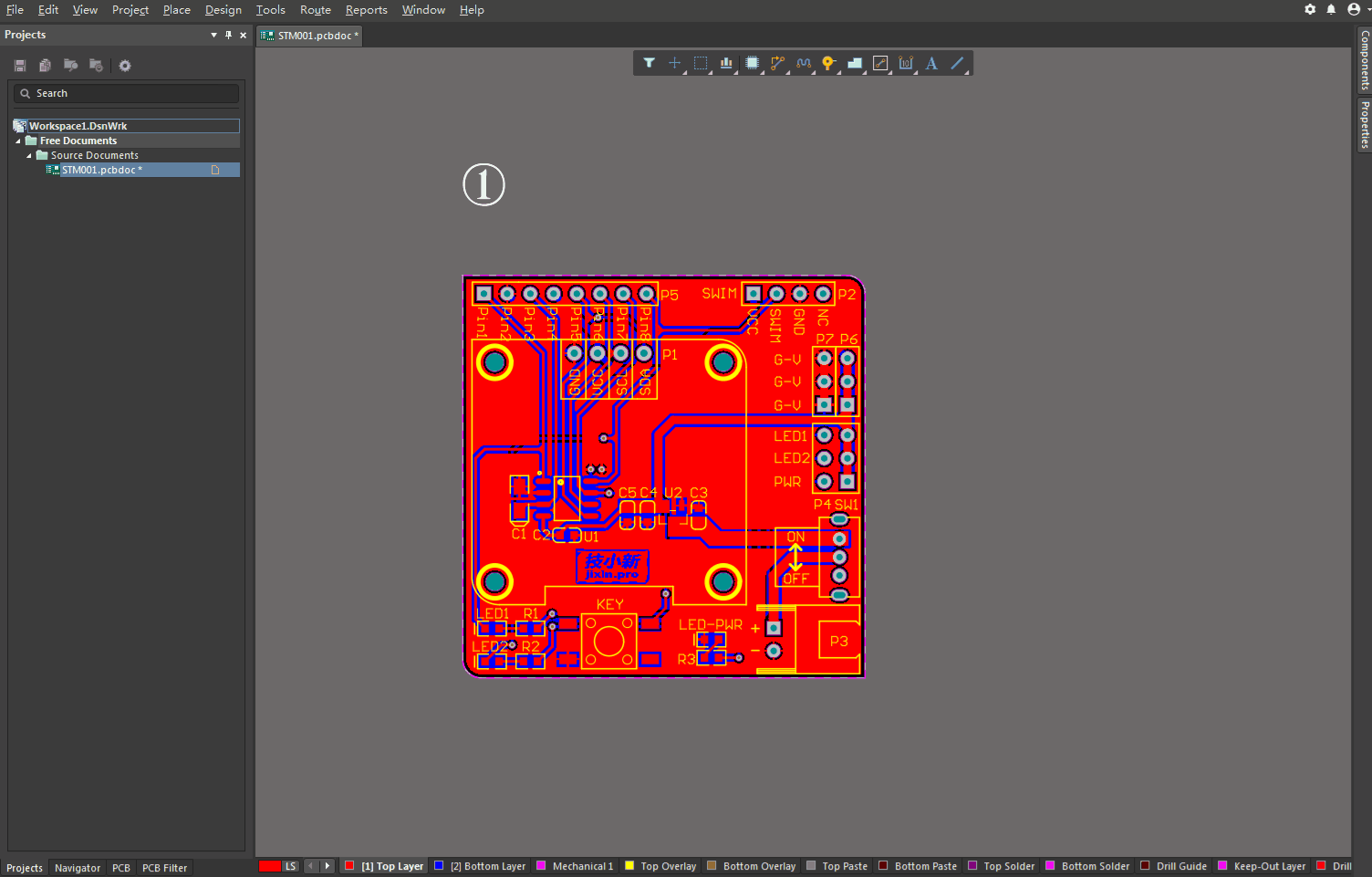

按照上面兩步驟，再轉出Gerber成品過孔焊盤就是蓋油了（附高版本操作過孔蓋油的動畫圖片）

..輸出Gerber文件四步驟..

輸出文件之前請新建一個文件夾，把需要輸出的PCB文件放進去。

再次強調：對于過孔焊盤有蓋油/開窗要求的，請依據上述方法處理好PCB文件再輸出Gerber文件。

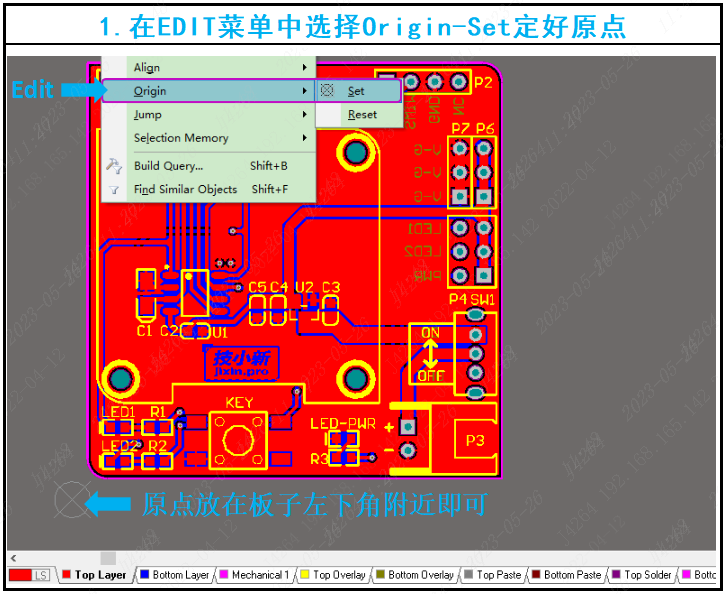

一、定義原點：在Edit菜單中選擇Origin－Set （快捷鍵E-O-S）定好原點，一般放在左下角附近即可。

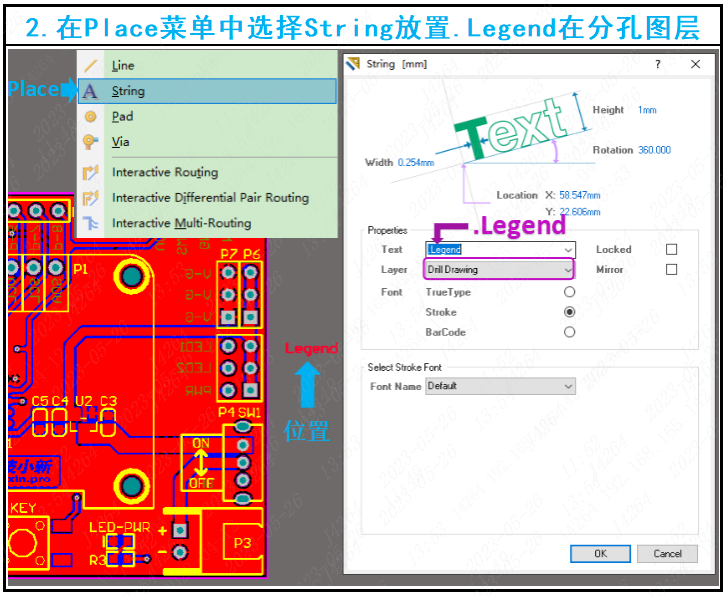

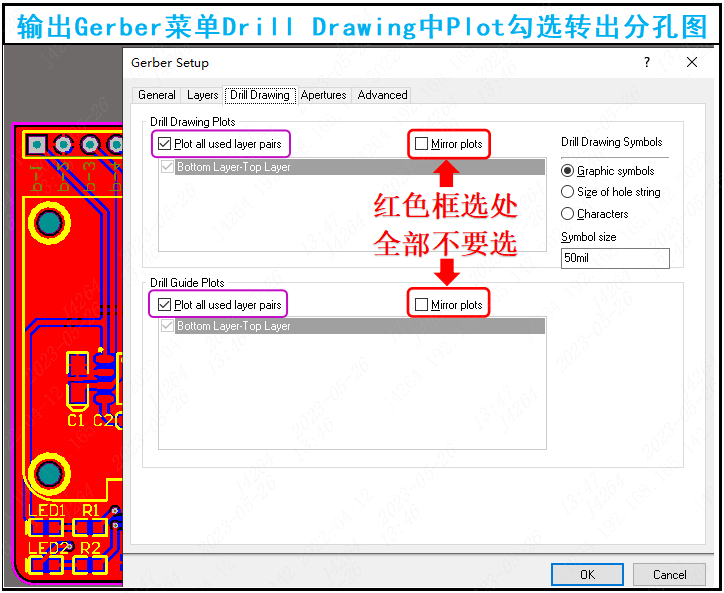

二、放置分孔圖表：在Place菜單中選擇String放置“.Legend”（快捷鍵P-S）在DrillDrawing（分孔圖層）,位置在板子右邊或上方。

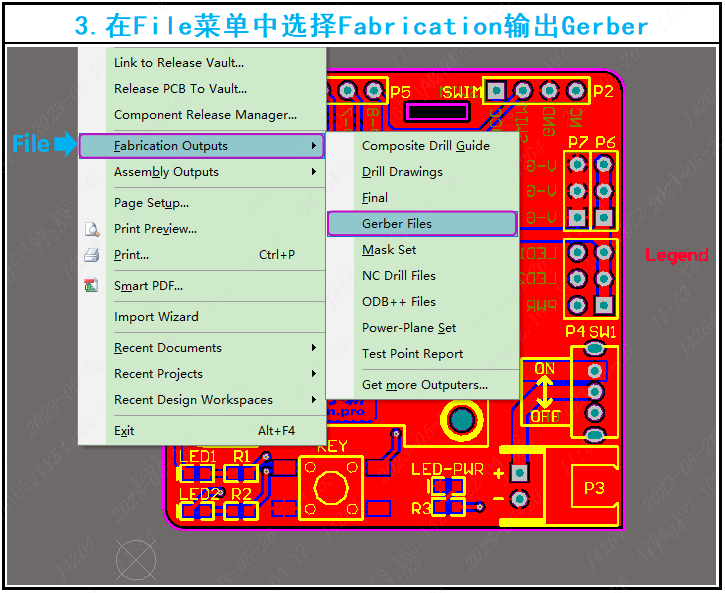

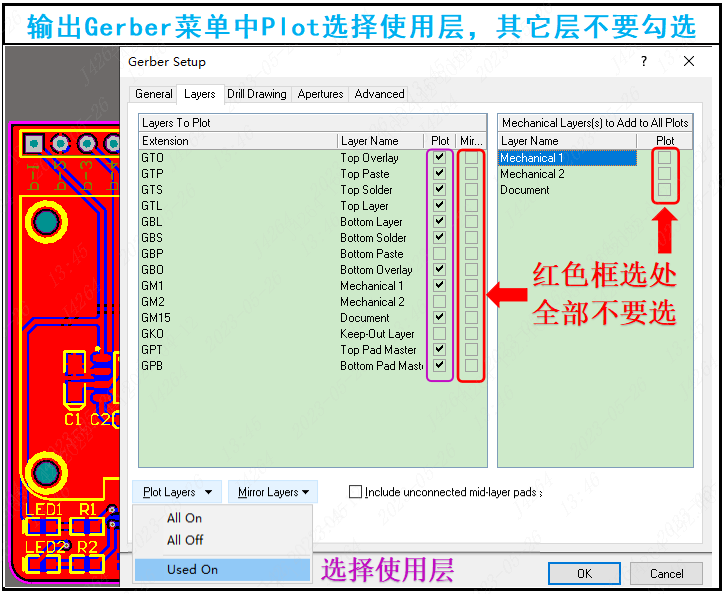

三、輸出Gerber：在File菜單中選擇Fabrication Outputs－Gerber Files輸出Gerber

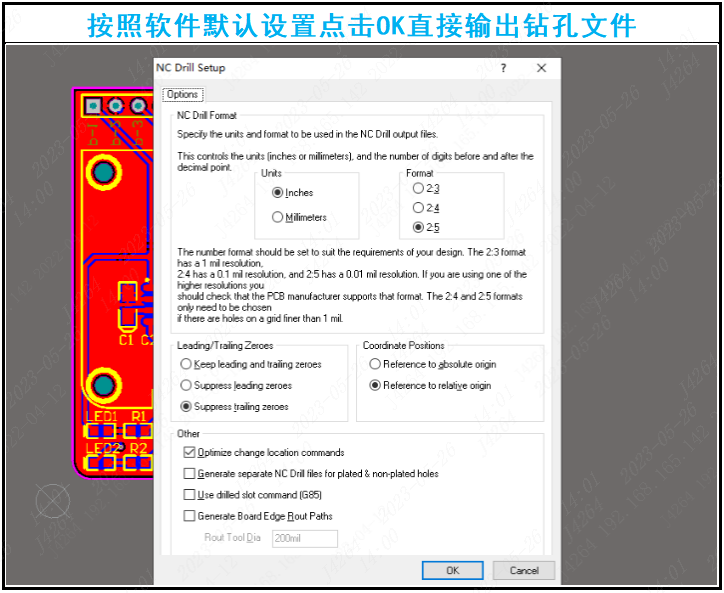

四、輸出鉆孔：在File菜單中選擇Fabrication Outputs－NC Drill Files輸出鉆孔文件

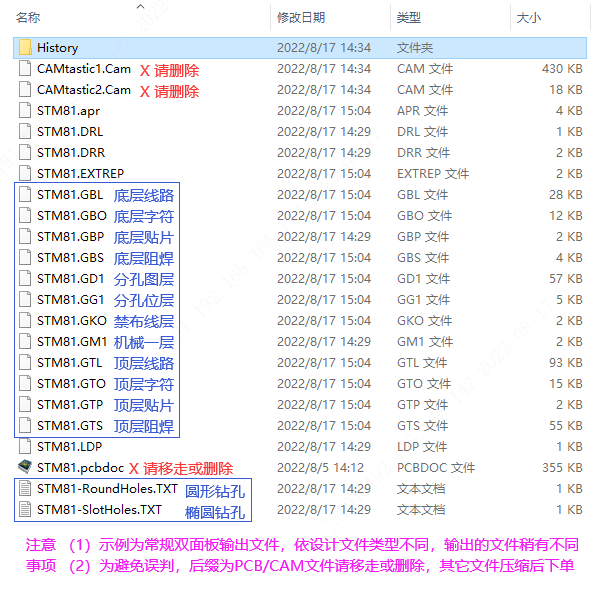

通過上述步驟，輸出的文件默認就在PCB文件所在的文件夾中，檢查好就可以下單了。點此查看下單方法

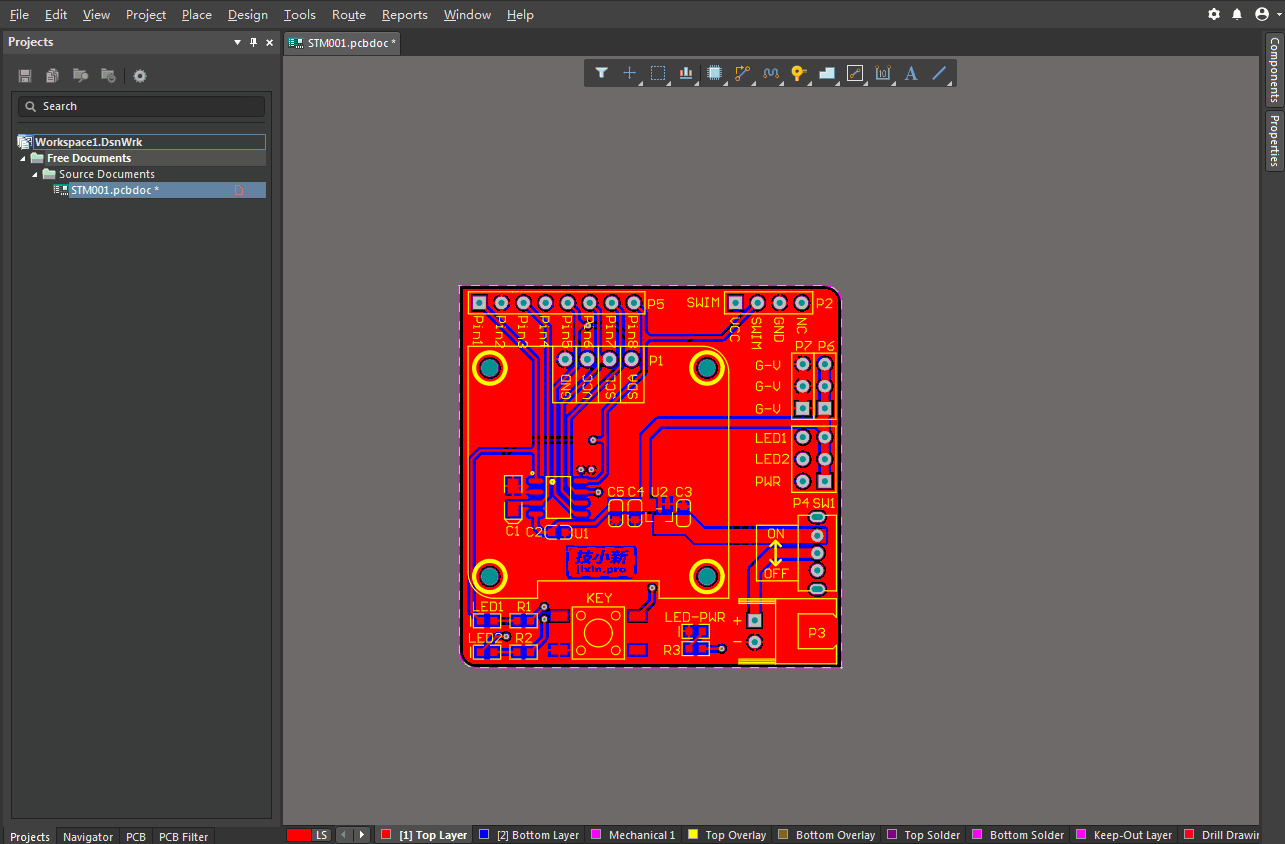

附高版本輸出Gerber的動畫圖片

再次強調：注意不要把PCB和GERBER文件放在一起壓縮下單，那樣我們審核人員不知道以那份文件做板，從而引起誤判或增加溝通的環節。

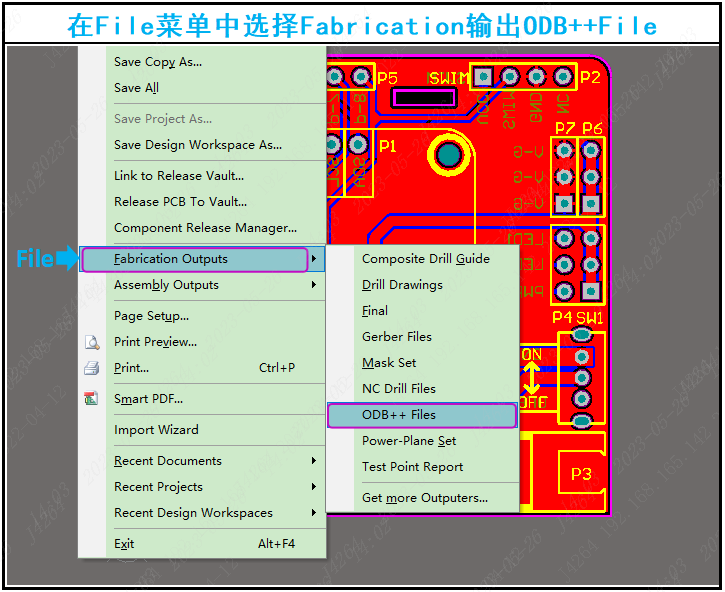

補充說明：大多數情況下依照上述方法輸出就可以了。如果設計文件里面如果有八角形的等異形焊盤容易變成圓形焊盤，導致與設計文件不符的，這種情況需要轉成ODB++格式才能避免八角形焊盤變形現象。
