PCB打樣設計之拼版V割及CNC鑼空如何規范設計
52508
0

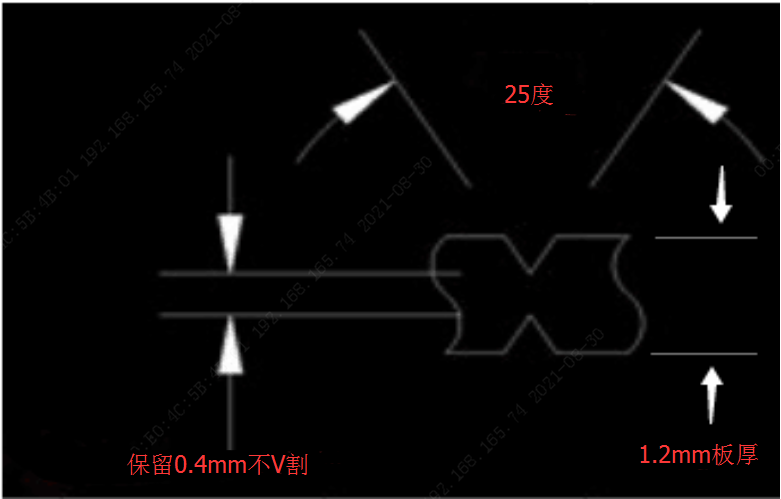

嘉立創V割一律采用1/3余厚，一面V-CUT掉1/3，即V板厚的2/3，留1/3，33.3%（+/-0.1mm），V割角度：25度
如有特殊要求的訂單不接。（ 需要嘉立創加工貼片的板子，要采用郵票孔連接拼版）(嘉立創V割拼板長寬必須滿足70*70mm以上）
V-CUT刀只能走直線（從頭走到尾，無法跳刀），不能走曲線和折線。

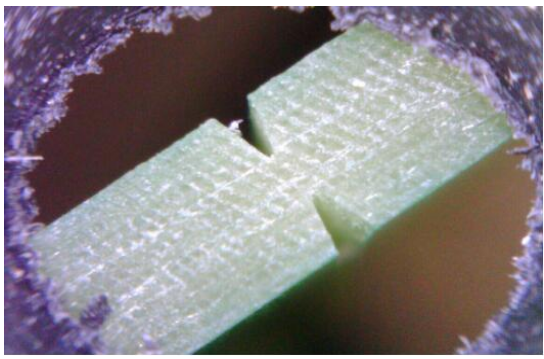

下圖是實物板高清成品板效果
結合上圖實板分析
規范化文件設計：

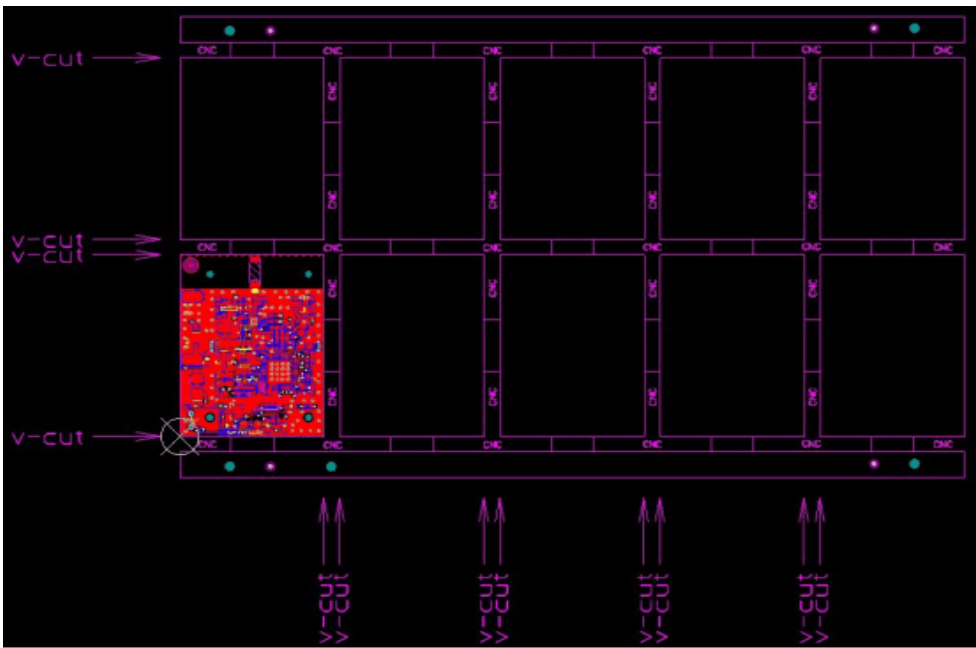

建議用鍵頭的形式在文件里面體現出來，具體需要V割的路徑。強調V割只接受走直線，V割無法走曲線。

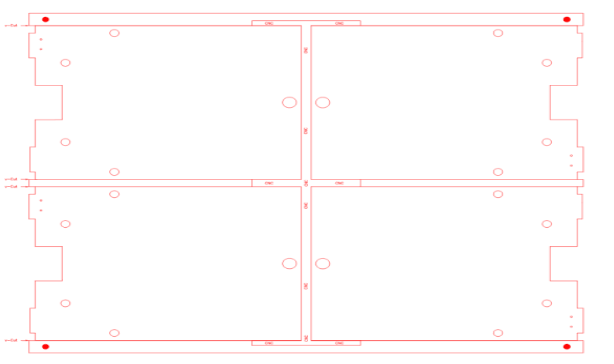

下圖如有器件伸出板外，建議板與板之間加工藝邊做扶助，另在工藝邊上做挖空處理（CNC）。如要V割的

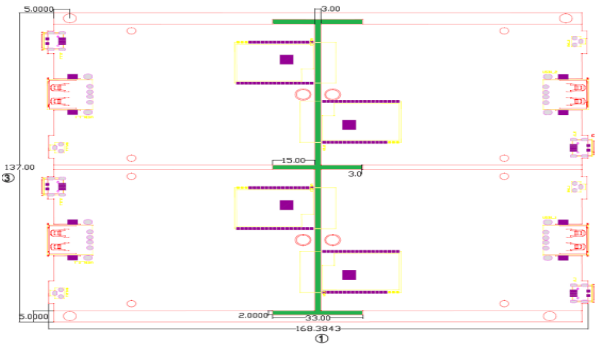

如下圖做上V割線，一目了然。

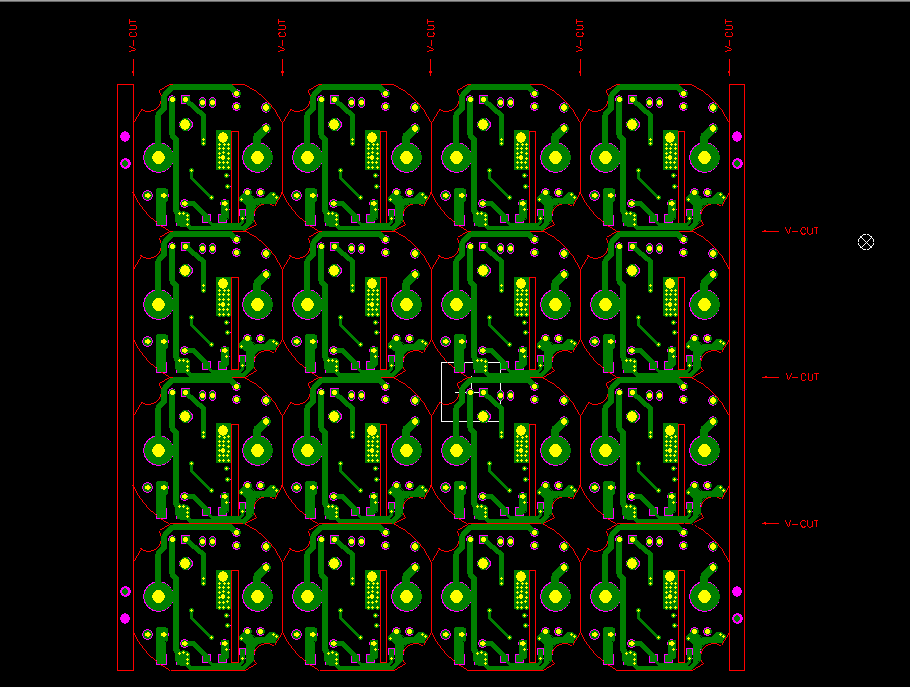

客戶來PDF文件如下圖：
大家一起來看看他所要的成品效果是什么樣的？能想像得到嗎？

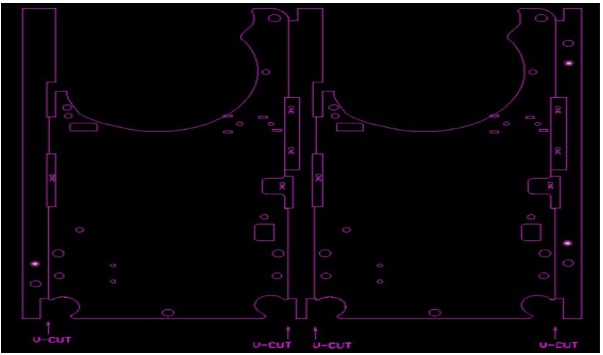

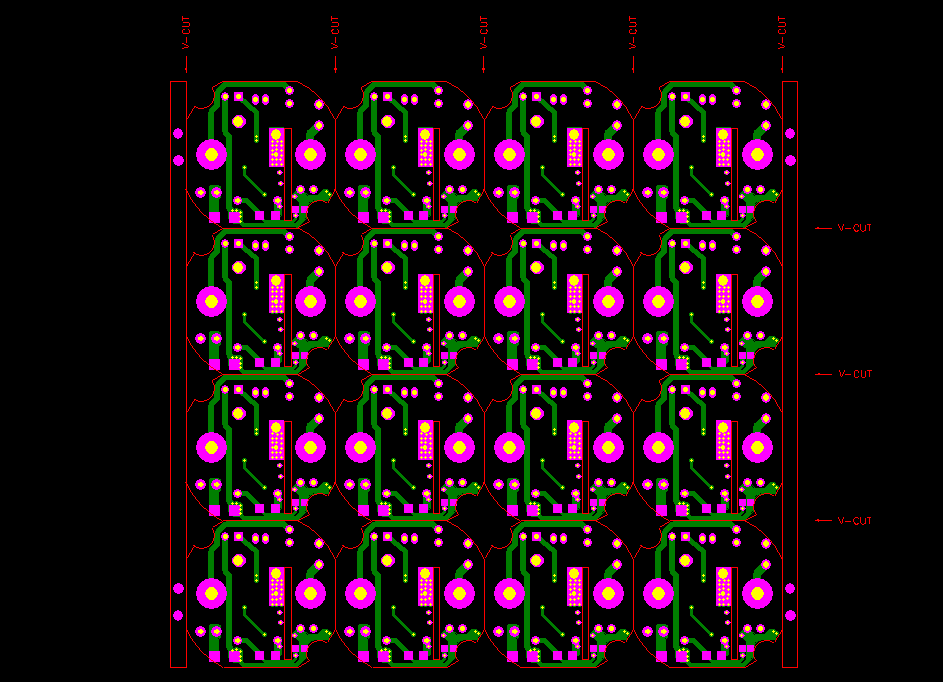

規范化的設計如下圖（CNC是鑼空的意思）
