嘉立創盤中孔成品效果欣賞
22649
4
一、成品展示
案例1
層數：6層板
大小：78.05mm*70.37mm
用途：硬件加速板卡改FPGA開發板
盤中孔占比：48%，BGA封裝全部統一使用盤中孔

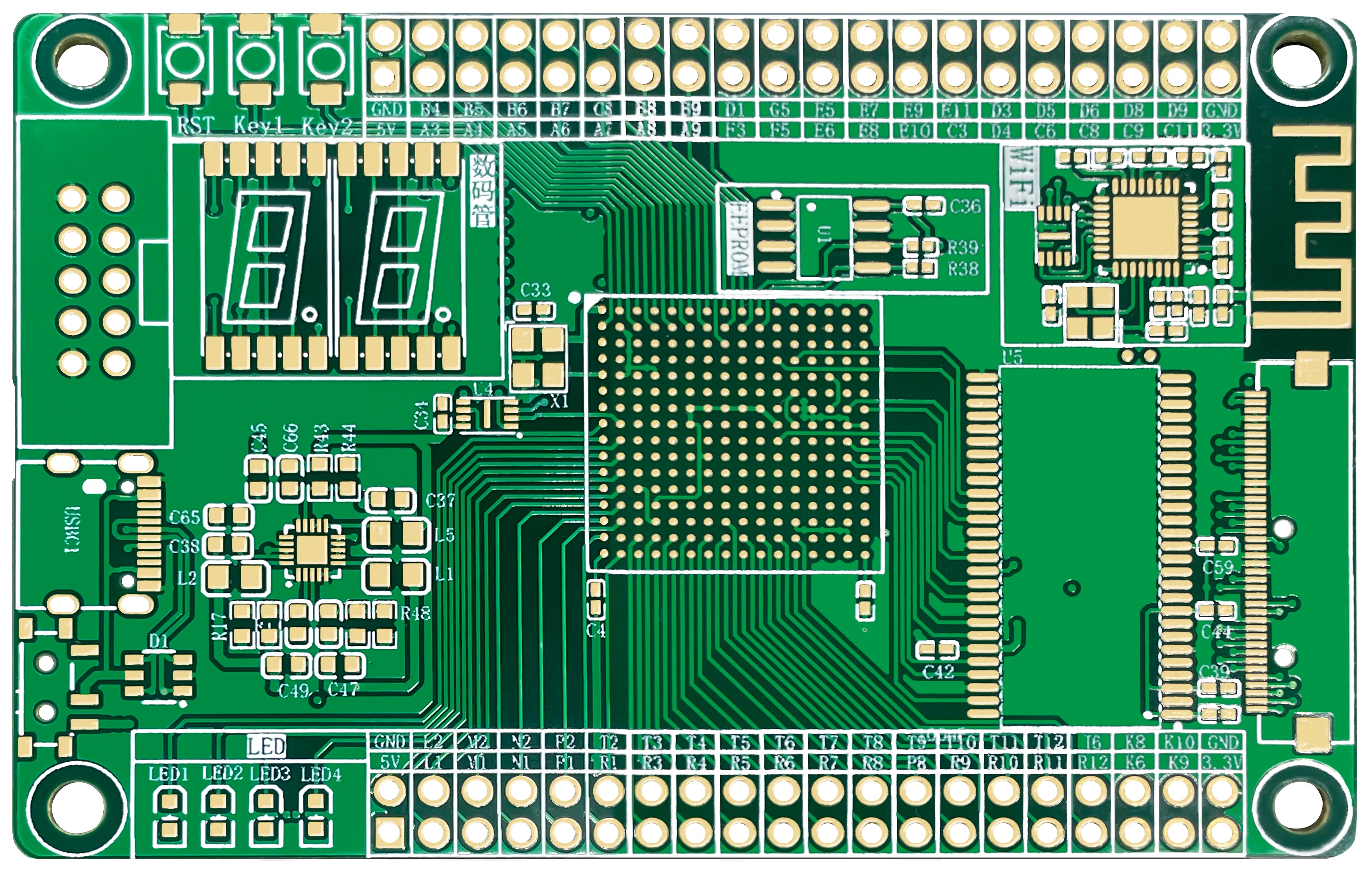

實物圖：

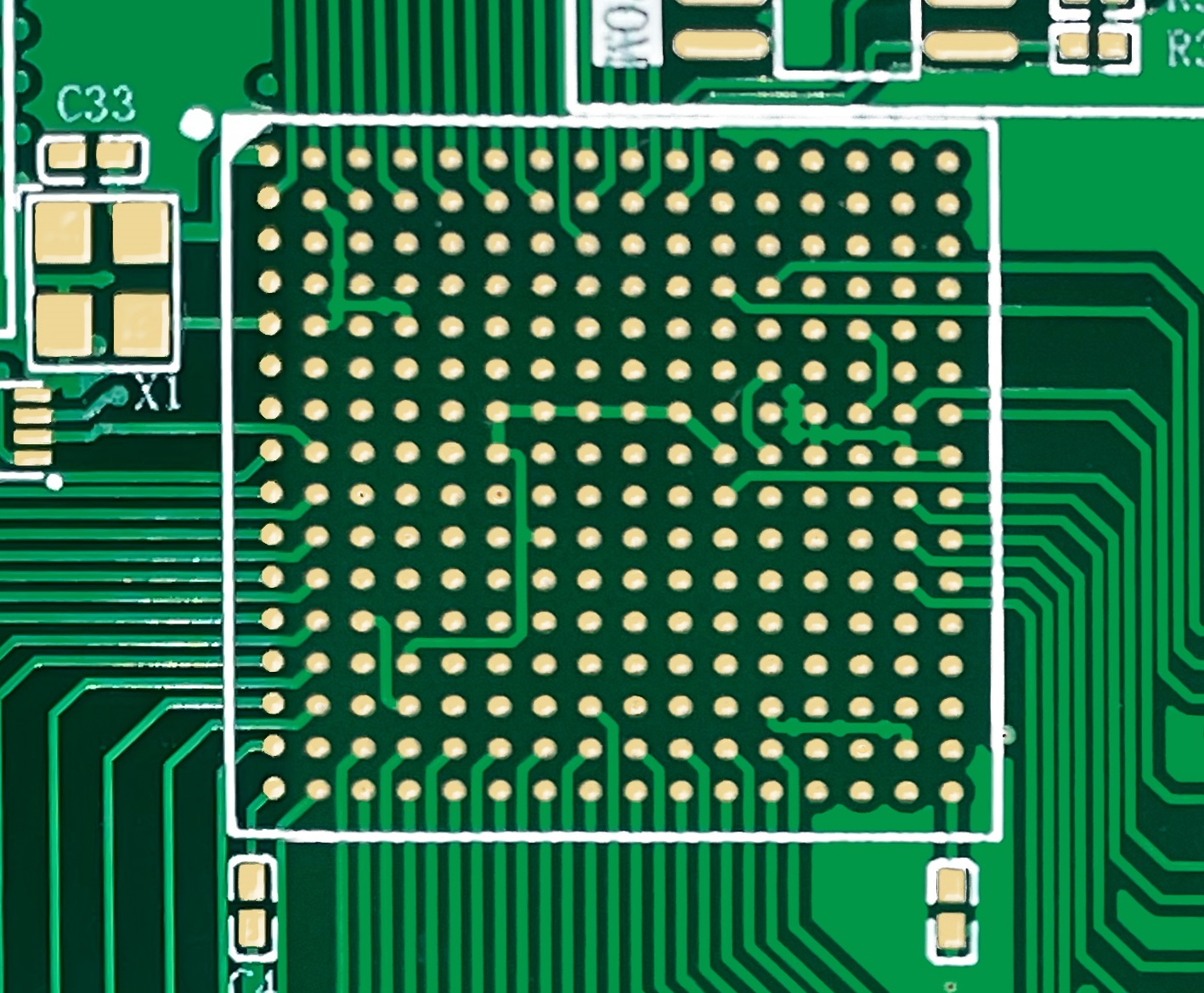

將盤中孔位置放大4倍后效果圖：
（過孔放在BGA上）
案例2
層數：6層板
大?。?/strong>100.05mm*135.05mm
用途：射頻綜合儀的一部分，用于完成射頻信號切換和自校準
盤中孔占比：26%

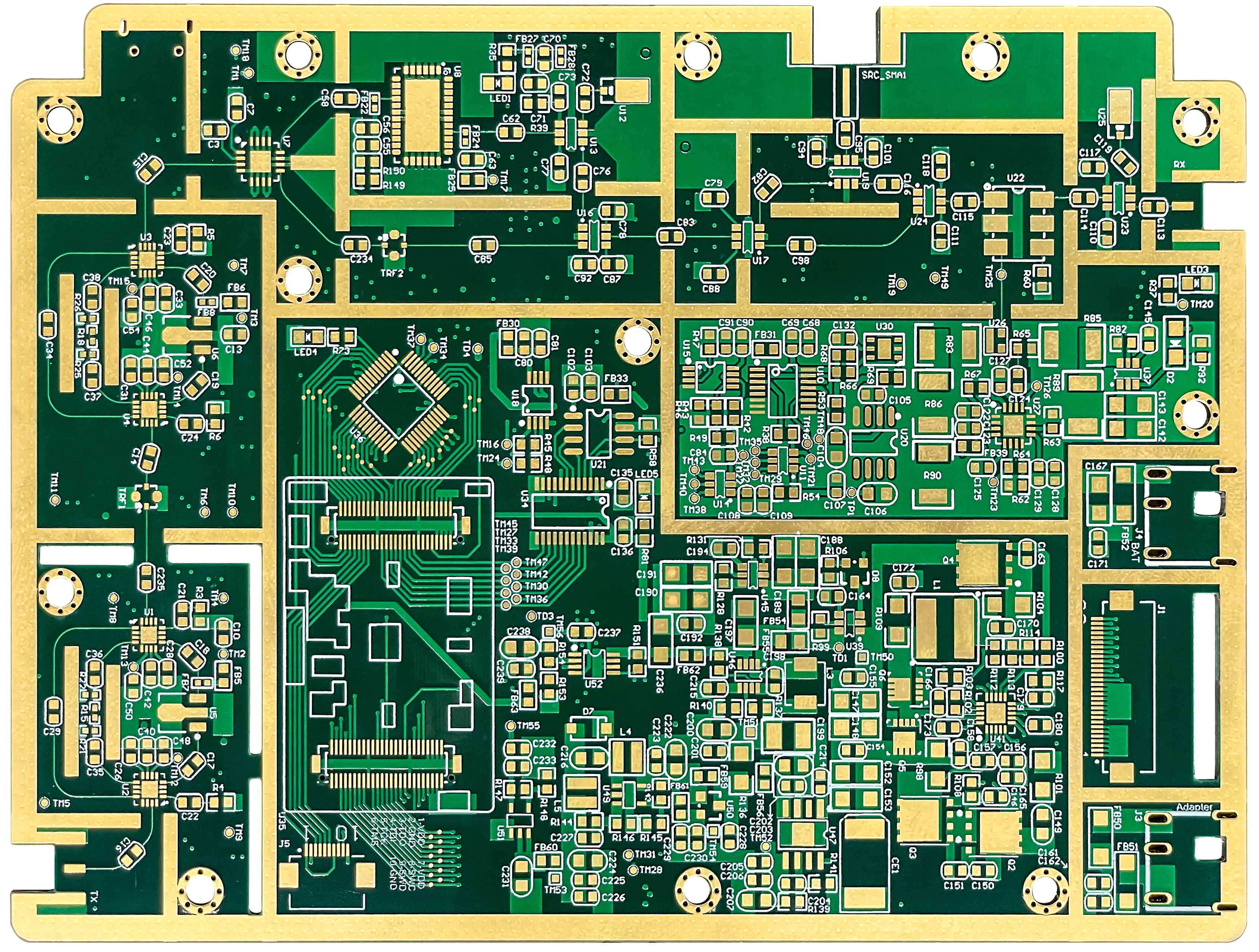

實物圖：

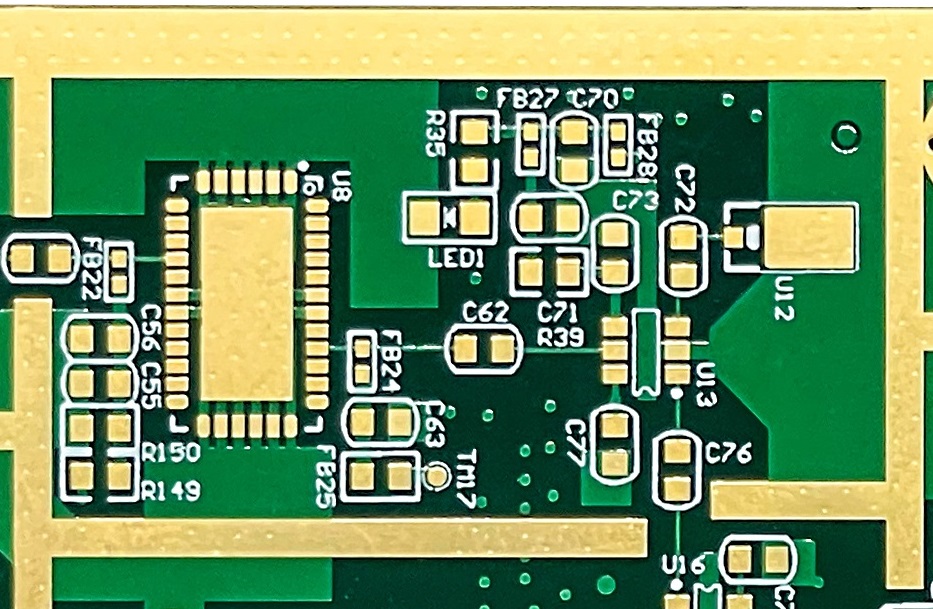

將盤中孔位置放大4倍后效果圖：
（過孔放在焊盤上）
?案例3
層數：6層板
大?。?/strong>180.07mm *137.14mm
用途：無線終端
盤中孔占比：10%，QFN封裝用的都是盤中孔
實物圖：

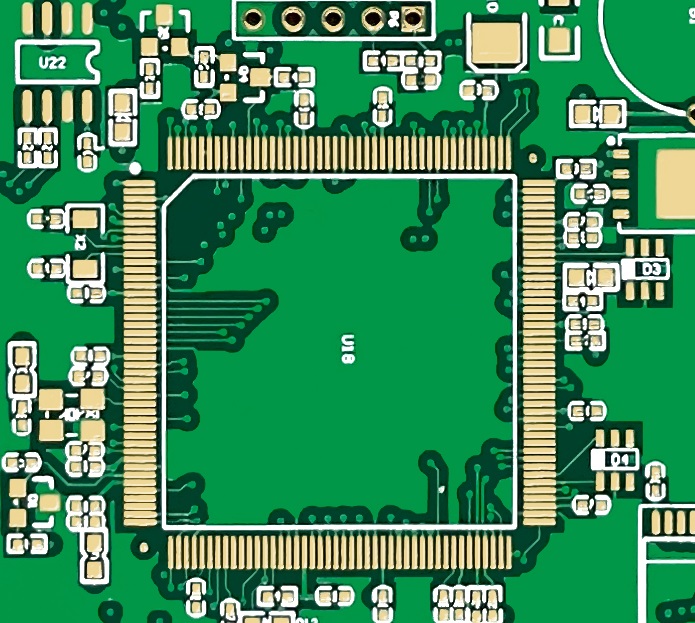

將盤中孔位置放大4倍后效果圖：
（過孔放在PCB基材上）
案例不斷豐富，更新中……
二、嘉立創盤中孔工藝之美
從上面的圖片可以看出：
1、過孔放在BGA或貼片焊盤上
從外觀上看：焊盤表面平整光滑，極具美感；即使將實物放大4倍后，也僅有輕微的痕跡，肉眼幾乎看不見；不會出現漏錫、冒油的情況。
從功能上看：增大了焊接面積，有利于SMT；產品穩定性與可靠性進一步得到保障。
2、過孔放在PCB基材上
從外觀上看：表面光滑平整，即使放大后也沒有任何肉眼可見的過孔痕跡；孔口既不會發黃，也不會卡錫珠，展現了極致的細節之美。
從功能上看：塞孔飽滿度達到95%，保障了產品品質。
三、嘉立創盤中孔設計規范（單位mm）
1、推薦使用范圍： 6-20層(免費) ；4層、2層慎用(收費)
2、設計要求：
①孔徑大小范圍：0.15-0.5；小于0.15無法生產，大于0.5則按過孔蓋油處理；

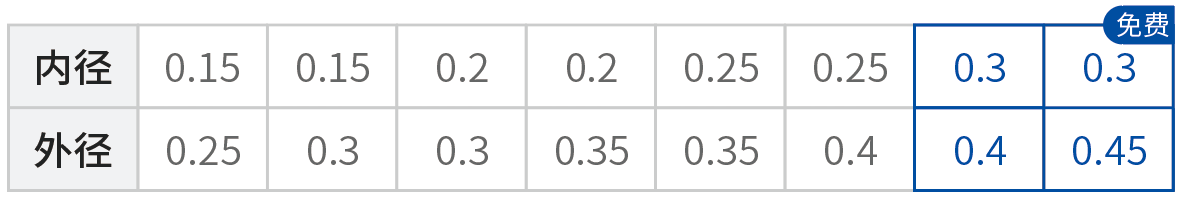

②外徑必須大于內徑0.1，推薦值0.15。示例組合如下：
歡迎掃碼進群交流：
?
可以的，您資料中設計好，并請確認生產稿檢查，謝謝！
您好，雙面及四層的盤中孔會增加此類工藝費用的，六層及以上的免費做盤中孔工藝的，謝謝！
您好，要做半孔的，用正常的焊盤畫，保證一半的孔在板框內，參考半孔制作規范：https://www.sz-jlc.com/portal/server_guide_4068.html
您好！有需要的話，2層板也可以做盤中孔工藝的，下單選擇樹脂塞孔就可以了。
