技術指導:Allegro輸出Gerber文件步驟
更新時間:2024-12-12 18:49
73487
4
文檔錯誤過時,
我要反饋
73487
Allegro是Cadence推出的PCB設計布線工具,適合設計高端復雜精密板,人性化的設置可以自定義和編輯流程。
1.對電氣連接、敷銅等檢查無誤后,設置文件夾保存輸出的GERBER和鉆孔文件
2.放置鉆孔圖到板外(若放置后沒有顯示符號的,請選擇NC-Drill Customization...點選Auto generate symbols生成)
3.輸出鉆孔文件(注意:有橢圓形槽孔的,需要單獨輸出文件)
4.在層菜單中查看各層次的構成元素,并記錄好,以便后面輸出GERBER選擇各層圖案輸出
5.設置輸出GERBER格式為RS-274X(其它參數按軟件默認參數即可)
6.對照層菜單中查看的圖案,把需要的層次及各層的元素輸出GERBER(注意:A 處不能為0,可以為6mil或其它正數值)
■ 案例1:Allegro輸出gerber后沒有外框和分孔圖
解決方案: 請?jiān)?/span>"Undefined line width" 請?zhí)钌虾线m的線寬,不要把線寬設為0。另外,Plot mode也不要選擇"Negative",
以避免誤判,應該選擇"Positive"正片輸出。

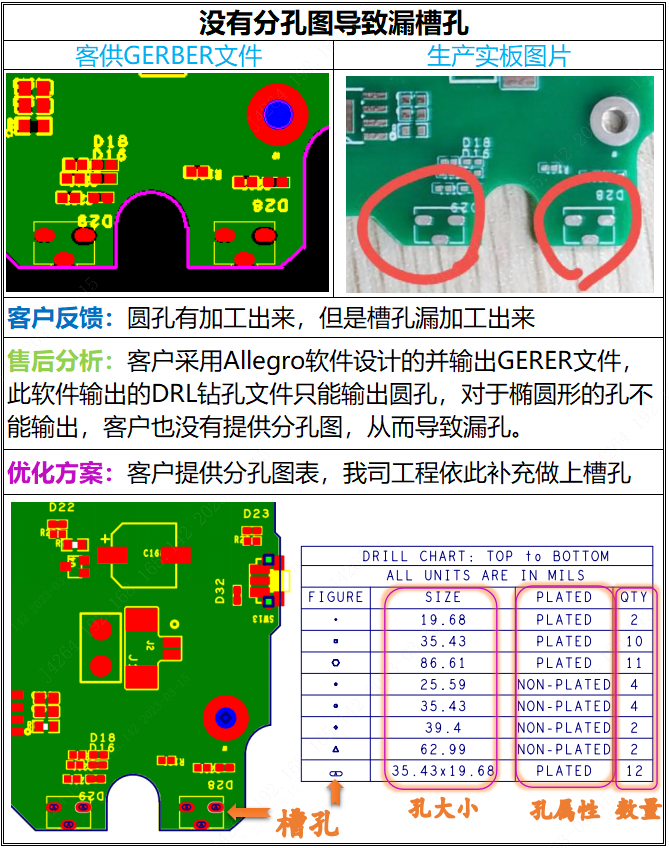

■ 案例2:Allegro輸出的DRL鉆孔中只有圓形孔,漏了長條形的橢圓形孔
解決方案: Allegro的長條形孔,drl鉆孔文件是不能導出的,只能通過rou槽孔文件導出
■ 案例3:Allegro輸出的DRL鉆孔中沒有孔徑大小
解決方案: 在輸出鉆孔文件(drl或rou)前選擇NC Parameters..,然后勾選Enhanced Excellon format
