PCB上沒有Mark點，想把測試點作為Mark點蝕刻，如何標識？
互動評論
2
登錄
或
注冊
后才可以留言哦！
官**工(1***5A)
2020-08-20 09:27:25
0
您好，下單時上傳指出MARK點的附圖說明或是在備注欄里說明，用哪幾個點作用為MARK點開半刻/通孔。
李***(6***3B) 2020-08-20 09:15:31
0

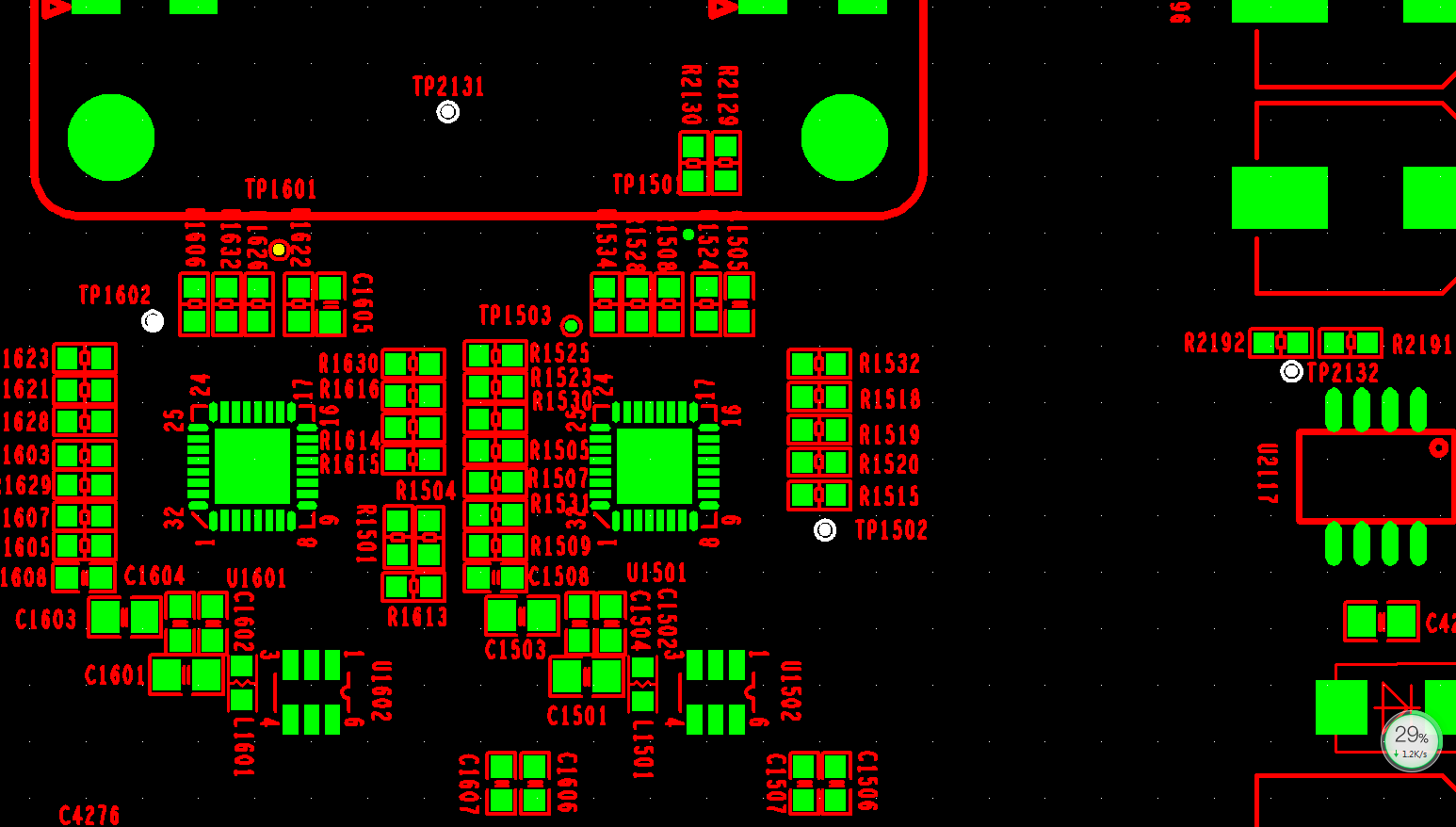

PCB上沒有Mark點，想把測試點作為Mark點蝕刻，如何標識？ 如圖所示，TP2131 、TP21312、TP1602、 TP1502處所示
官方人員羅工(1***5A)
2020-08-20 09:29:25
您好，下單時可直接在備注欄里備注：選用TP2131 、TP21312、TP1602、 TP1502 四個測試點作為MARK點開通孔/半刻。
