設計優化:V割板邊非直邊不能V割
更新時間:2024-12-12 18:49
17597
2
文檔錯誤過時,
我要反饋
17597

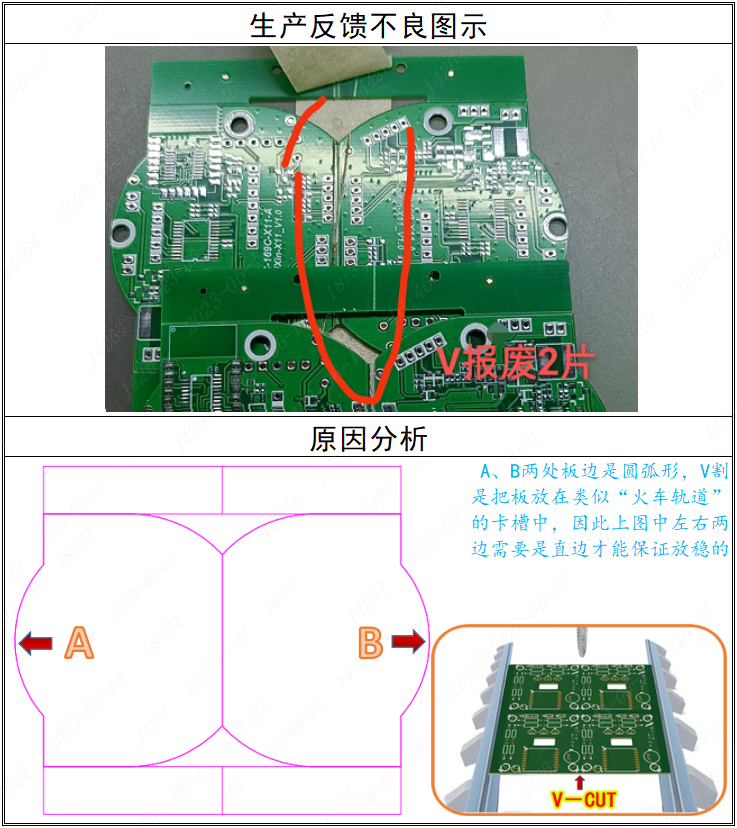

在實際生產中,V割加工板子類似在軌道中行動的火車,因此需要兩邊是直邊才能V割的,相關的拼板方式請參考V割拼板

改善優化方案

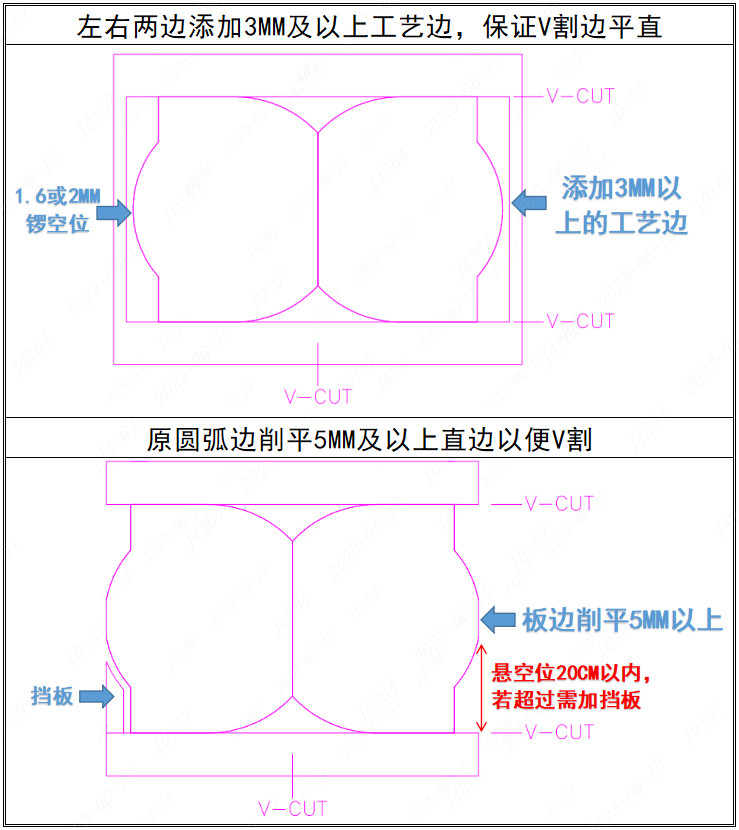

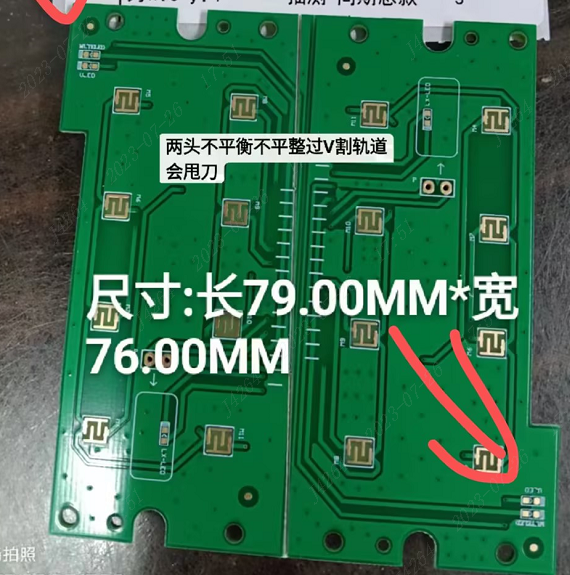

另外,需要留意,對于兩邊不是相對稱平齊的,在V割時卡不穩,加工時會V割歪的。

您好,我們V割是一端割到另一端(也就是10CM的板子,10CM這個方向全部割到),不支持跳V割只割一小部分的,謝謝!
是的,改善方案的兩種都可以。
