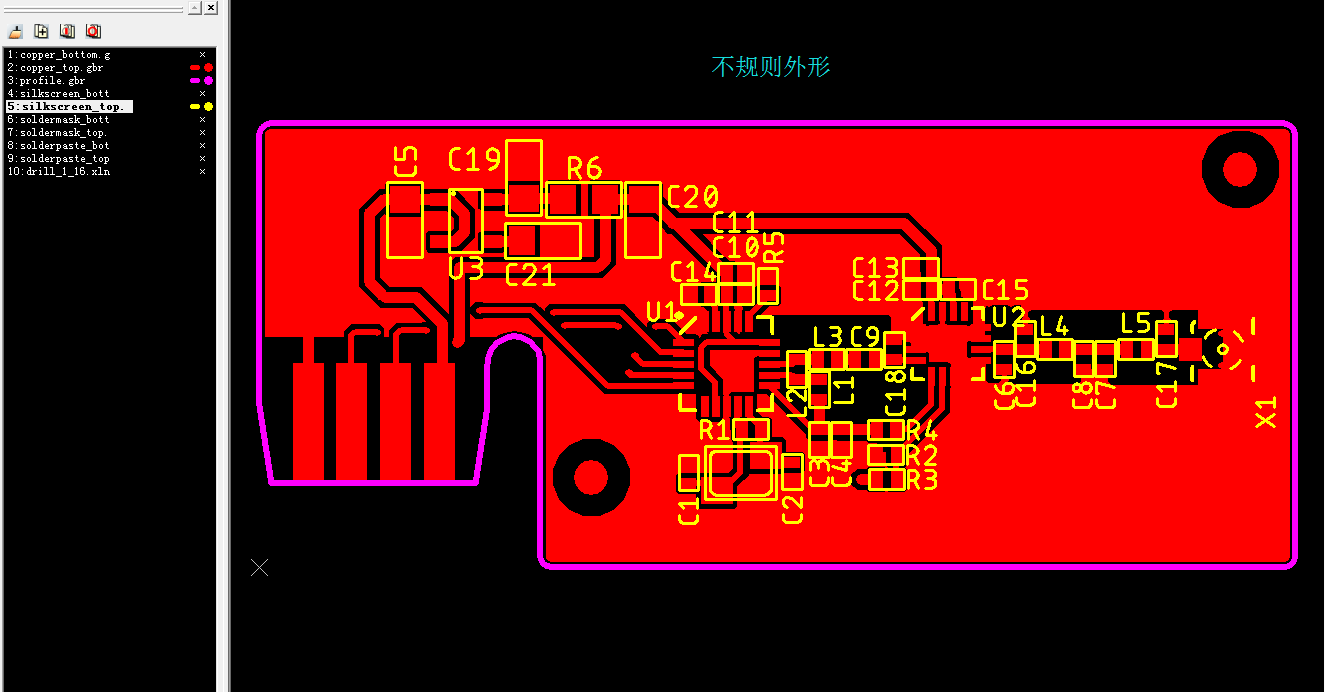

為了提高生產效率，采用連片拼板，但不規則外形常見錯誤，像有些小角度，斜角外形拼版出現夾角，小于鑼刀尺寸它是無法鑼進去。（槽刀最小尺寸1.0mm)http://thbsqx.cn/portal/server_guide_4110.html

案例1

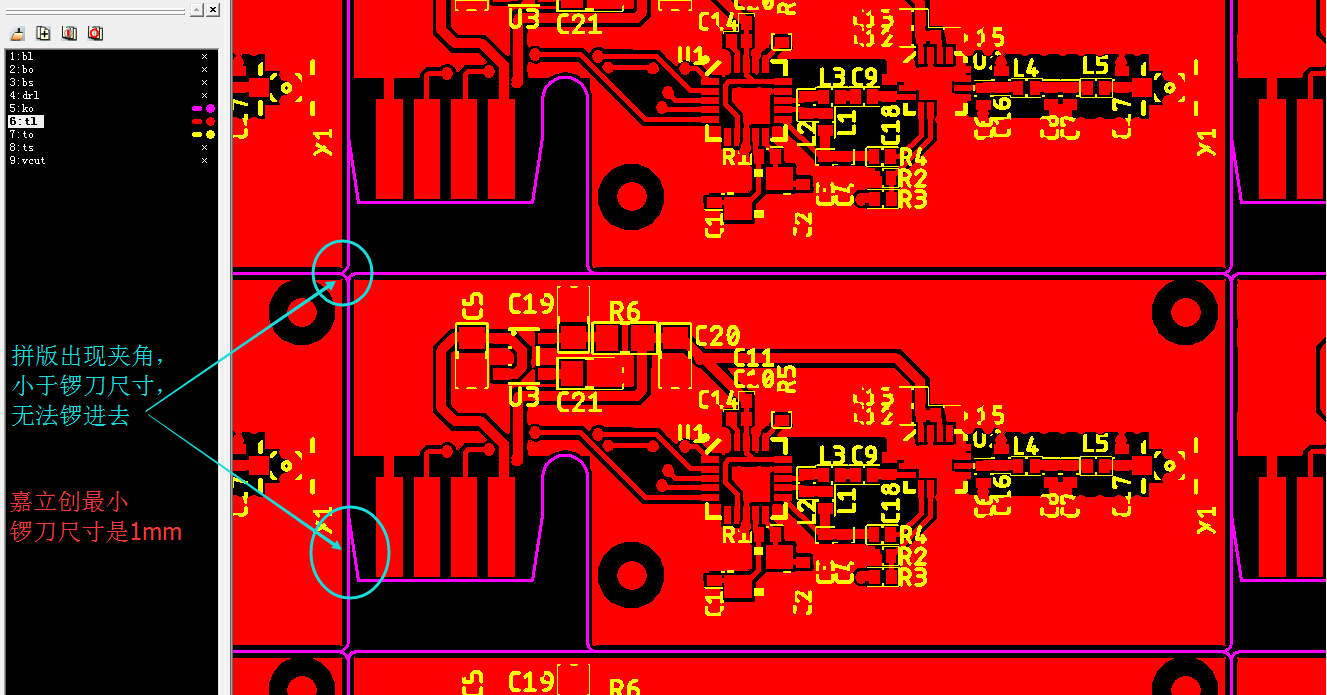

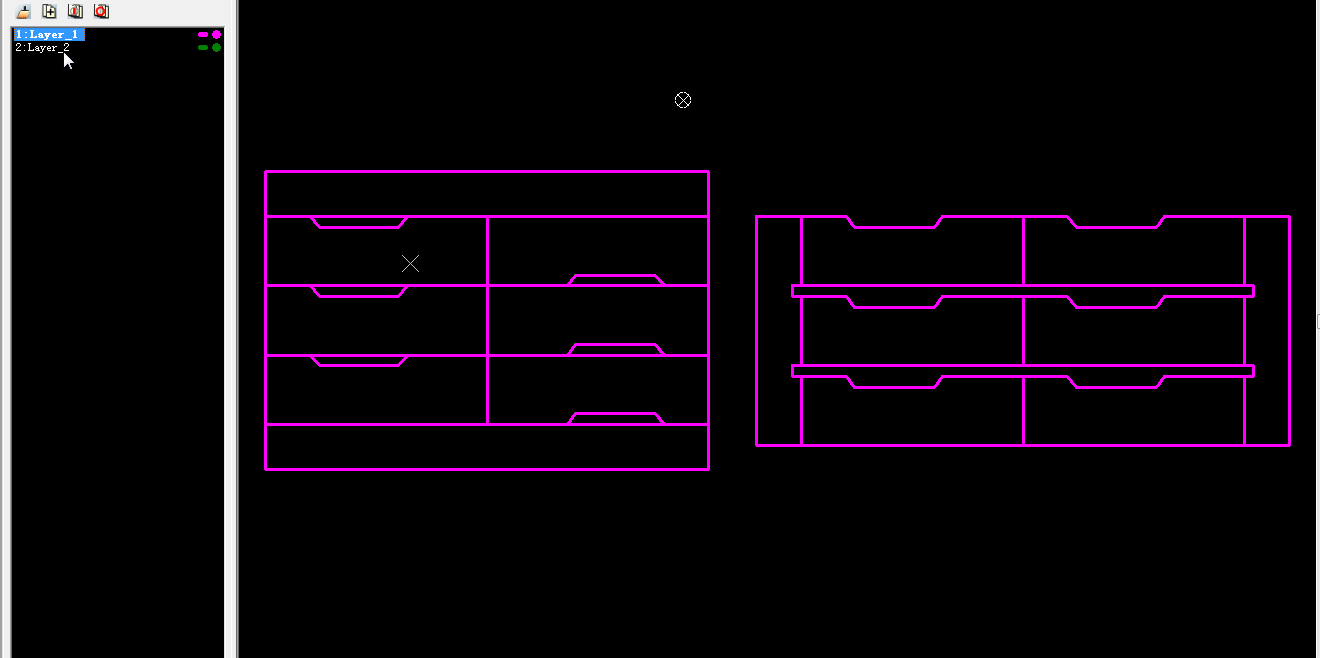

錯誤拼板案例（導致拼版出現夾角無法成形到位）

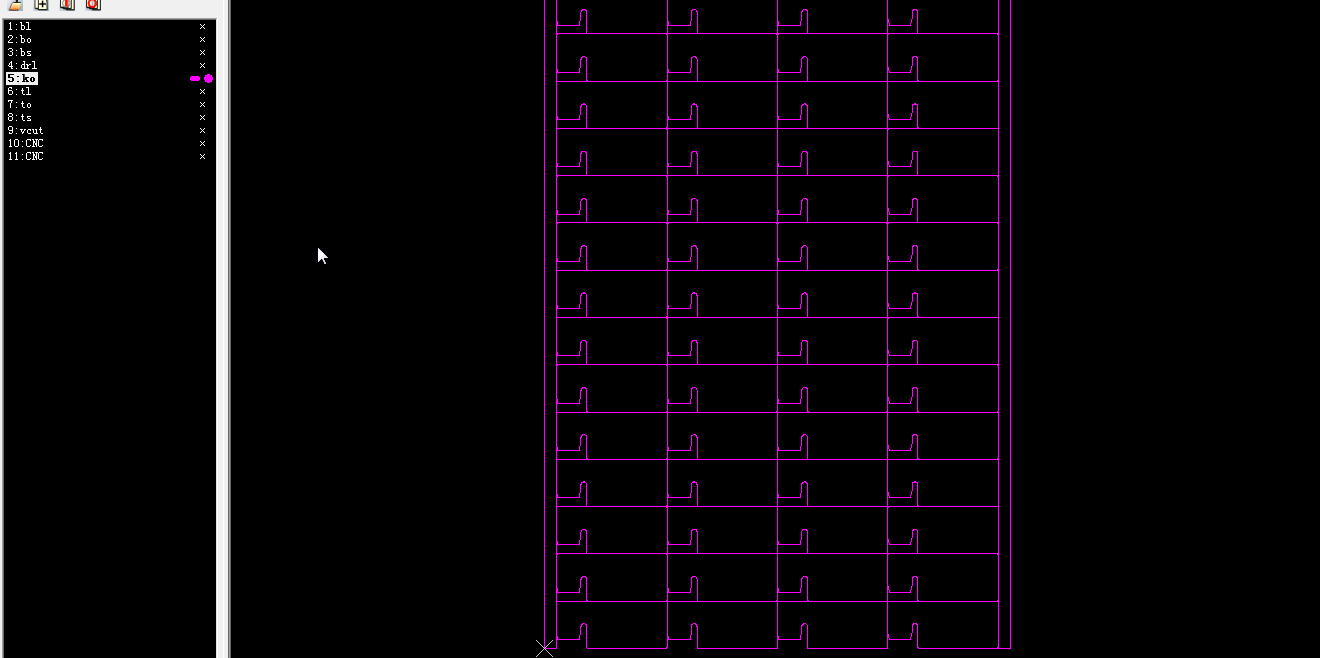

錯誤拼板鑼刀路徑全過程：

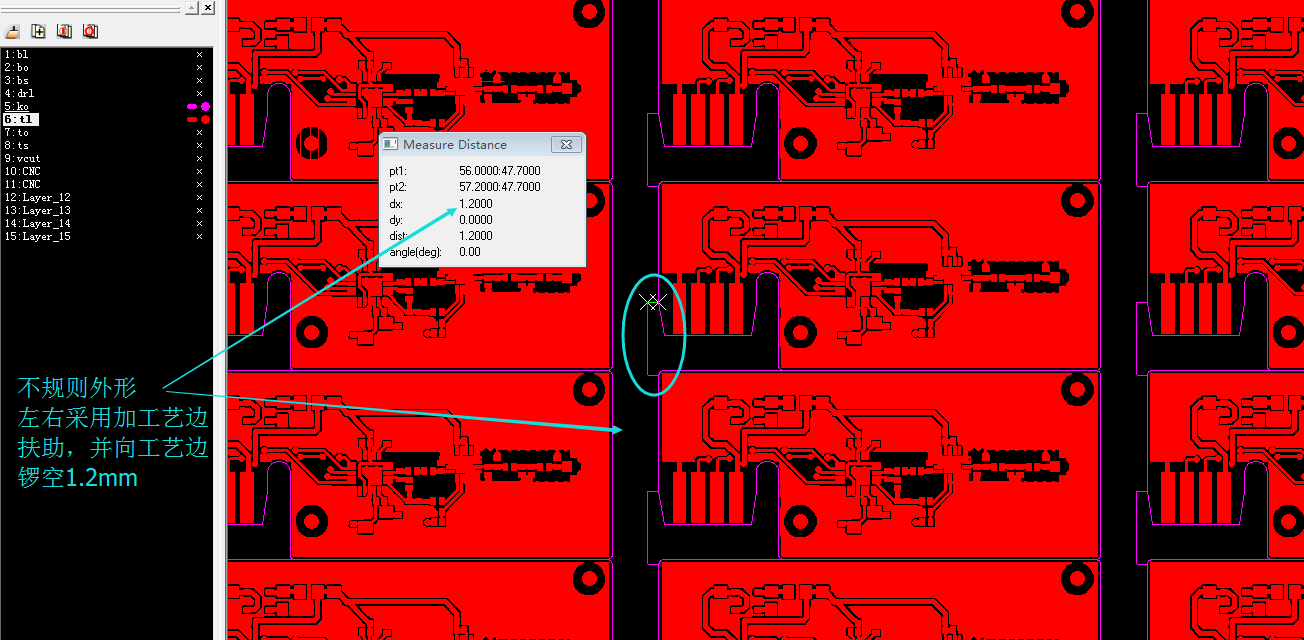

正確拼板案例

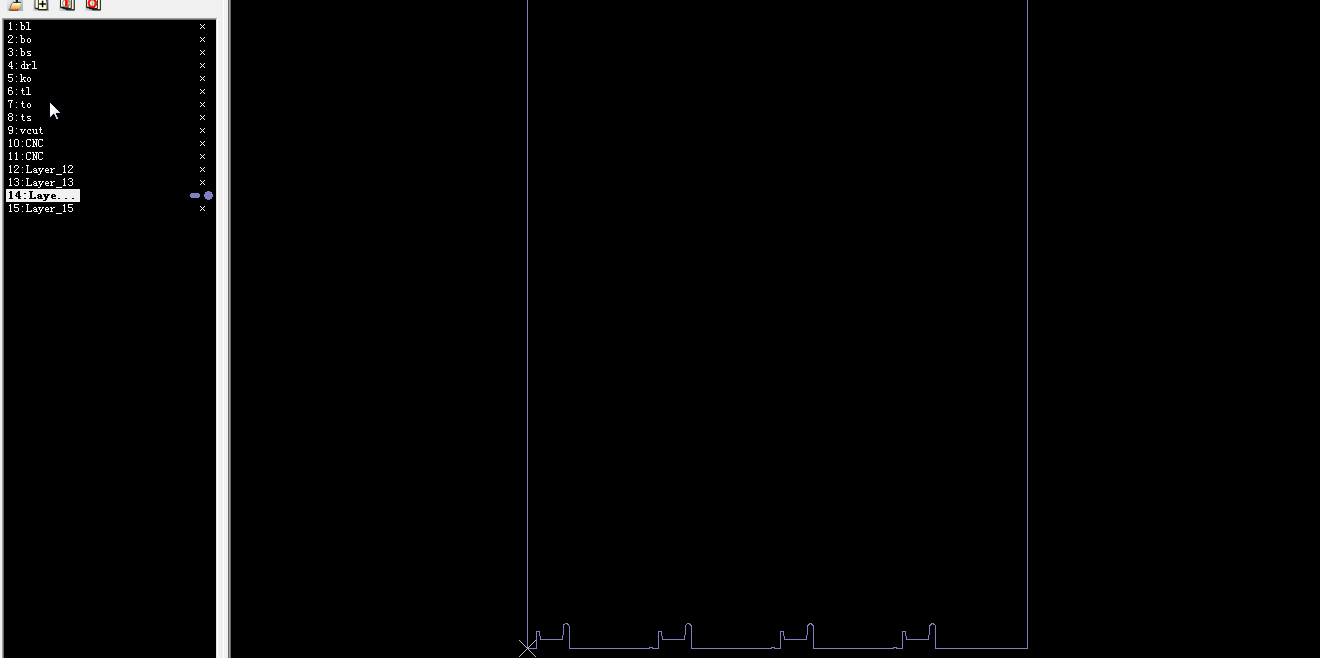

增加工藝邊后，鑼刀路徑全過程：

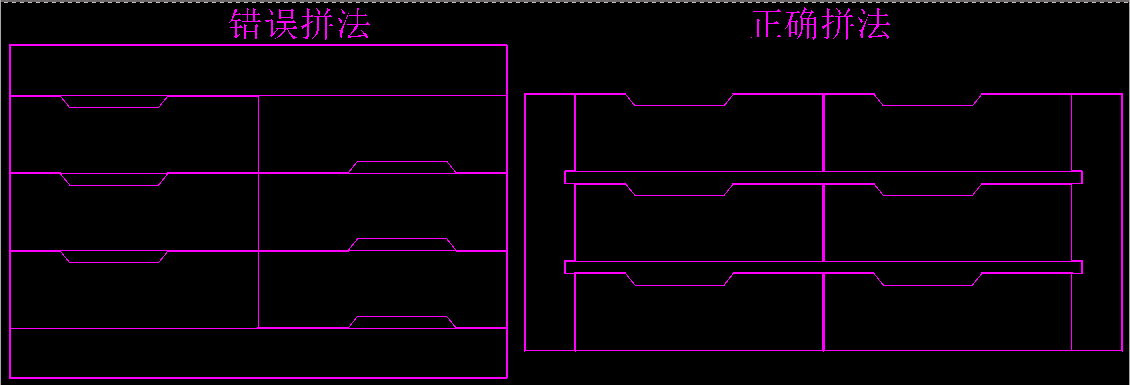

案例2

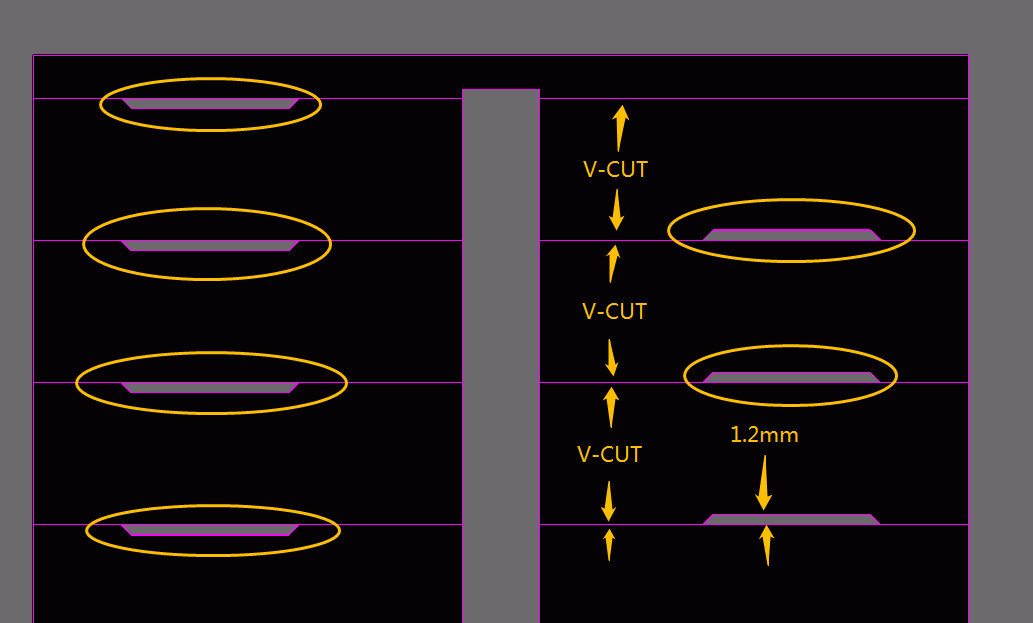

如圖，鏤空槽的寬度是1.2mm。

綜上所述：

拼板前一定要考慮外形夾角、斜角、凹凸點、弧形結構等。生產過程中小于鑼刀最小尺寸（1mm）的不能完全保證外形夾角銑邊成形到位，只是盡可能減小夾角位外形成形問題（不接受反饋）。

如外形是凹凸的，處理后外形凸出的只有0.4-0.5mm,不做處理(外形凸出至少0.8MM以上）。
