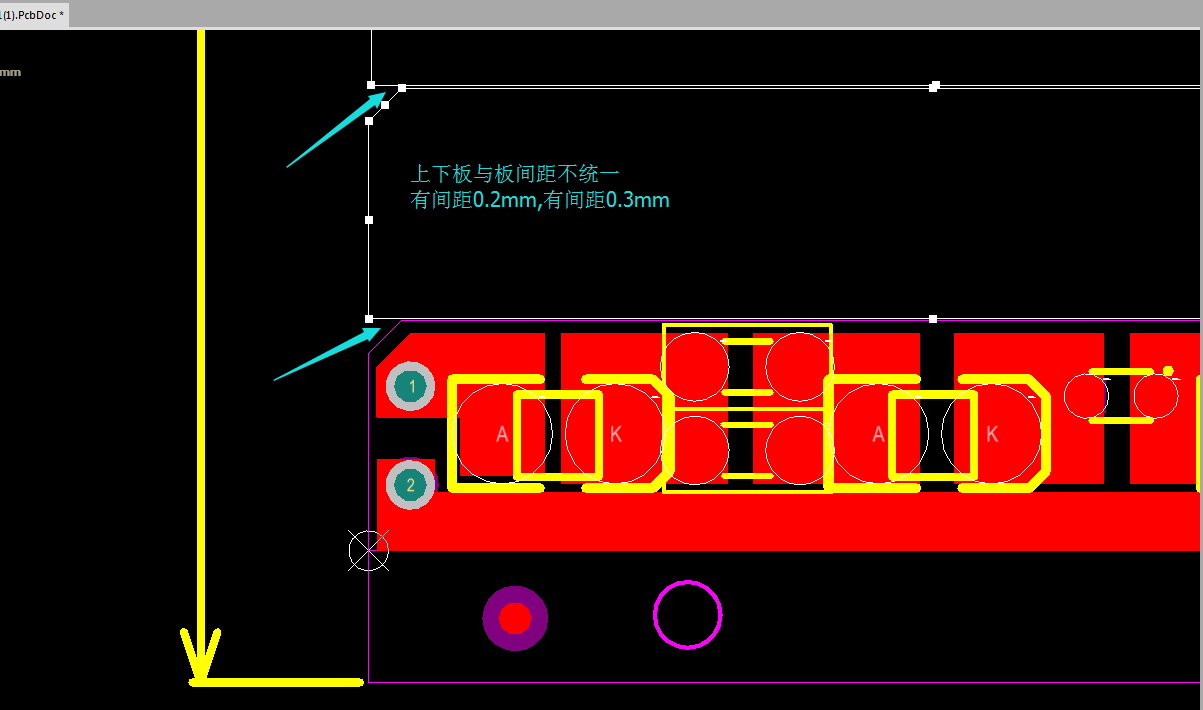

PCB打樣拼板示意圖PCS和PCS（上下）間距不一致，PCS和工藝邊(左右）間距也不一致，有的0.3mm,有的0.4mm又有的按0.1MM間隙不等拼板。那么CAM工程將統一按0間距（也就是板框線完全相疊加）拼板。如您要供拼板，請一定要把您的原文件及需要供用的拼板的生產文件一起打包上傳附件投單。不然無法關聯拼板供用鋼網相關信息。

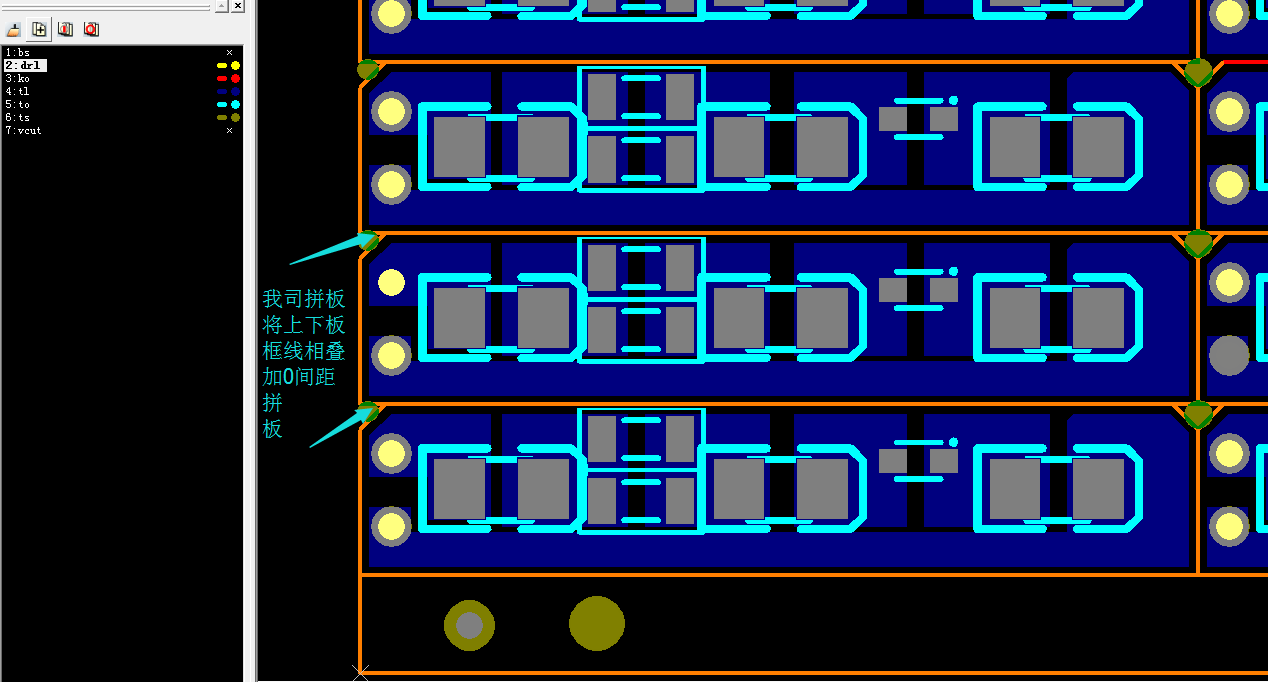

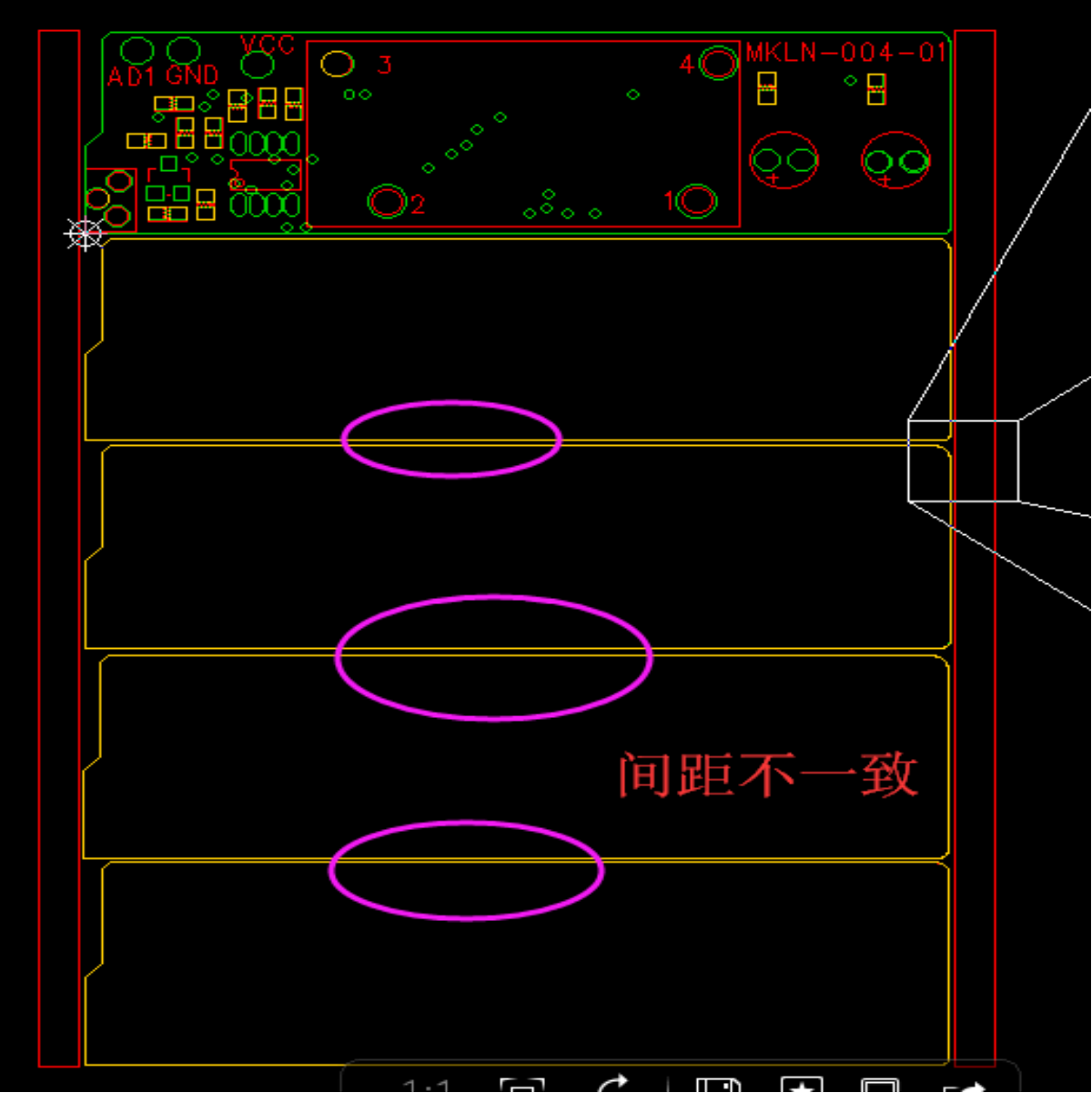

下面列舉一些拼板示意圖，做案例提醒：

特別，特別提醒以上主要是針對示意圖拼板做調整！

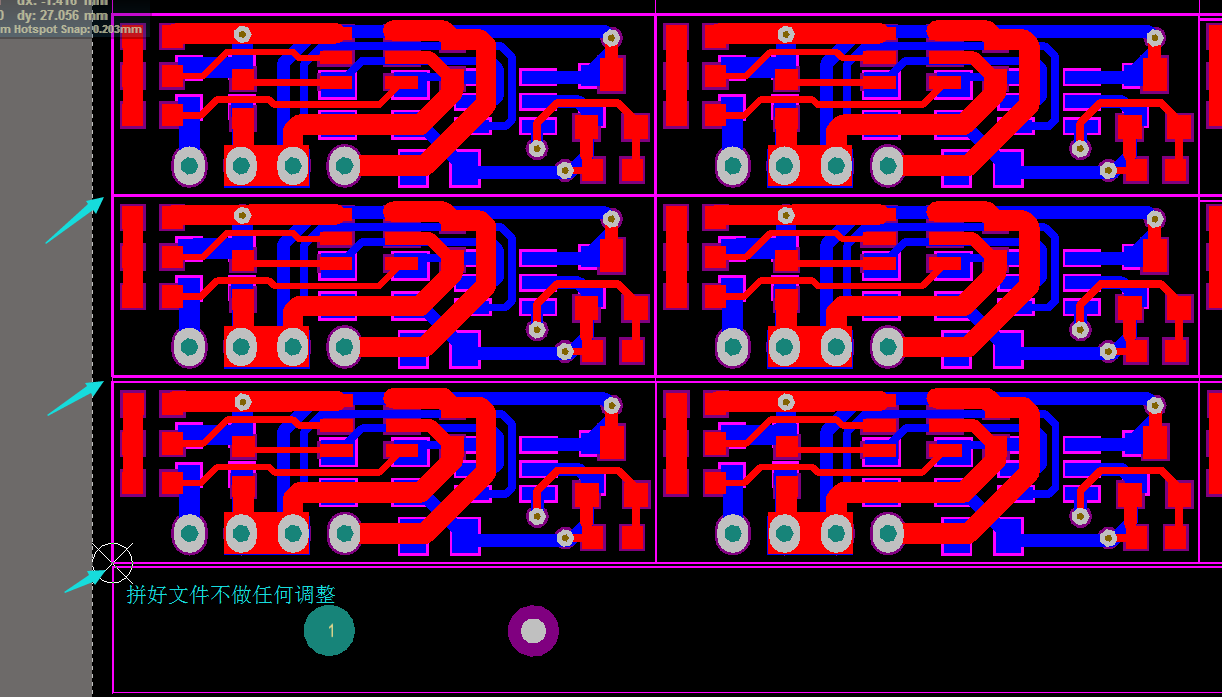

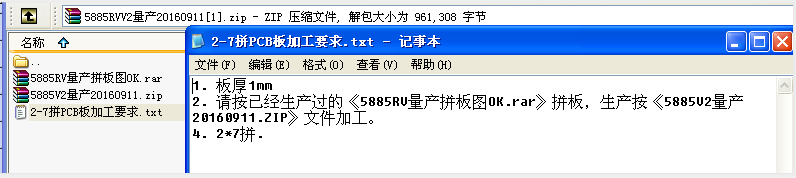

下圖是客戶拼好的文件，間距不統一也不做任何調整，因為您在下PCB文件的同時，可能同時去下鋼網文件，如做了調整鋼網文件將對不上。

重點說明：

Cam工程做資料時若發現成型方式不易于加工（或有斷板等隱患），會自行調整（如：連接位，郵票孔，成型方式等），不再問詢，請知悉。
