技術指導:如何把圖片Logo的導入到PCB文件中
更新時間:2024-12-12 18:35
40842
3
文檔錯誤過時,
我要反饋
40842
■ AD軟件導入圖片方法:

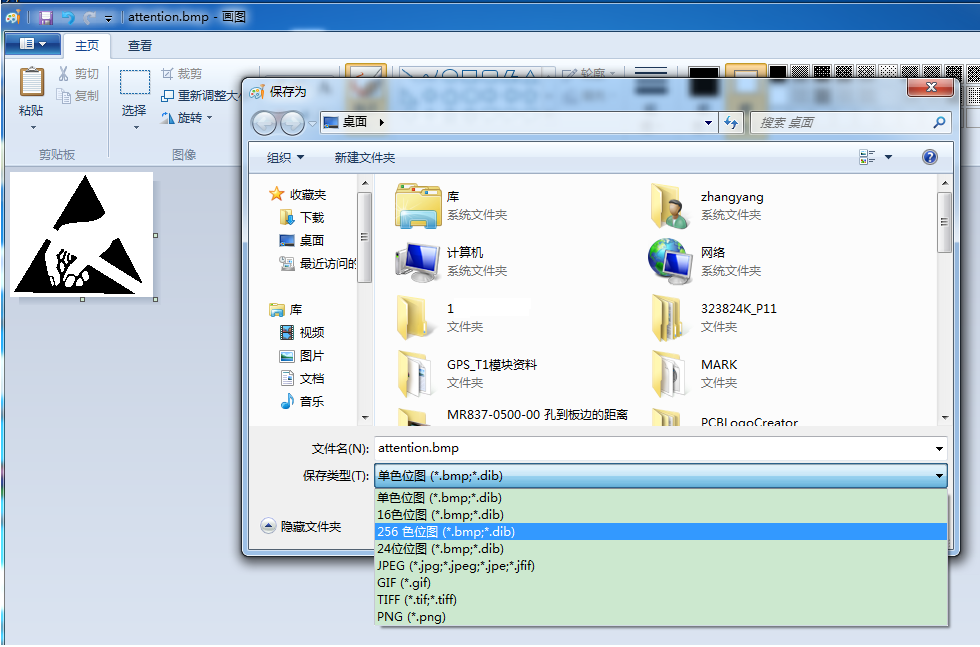

首先需要一張圖片,用“畫圖”導圖,色位圖根據實際要求選擇。
把圖片轉換成單色的BMP位圖或16色位,我是直接運用256色位圖。LOGO圖片像素較高,轉換的LOGO更清晰,轉換完成之后放置到桌面。

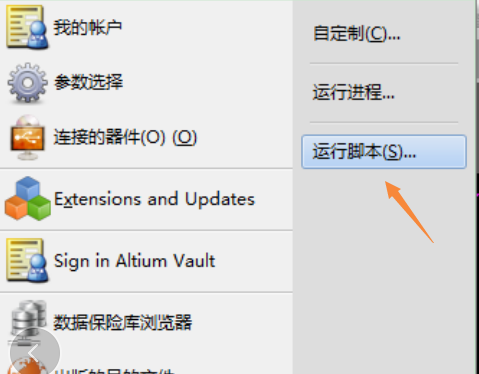

然后利用PCB Logo Creator生成一個logo,沒有這個工具的自己去下載,下載完放到一個目錄里。

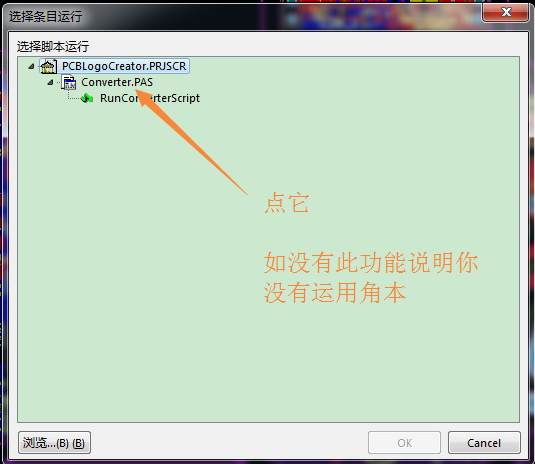

在選擇腳本界面

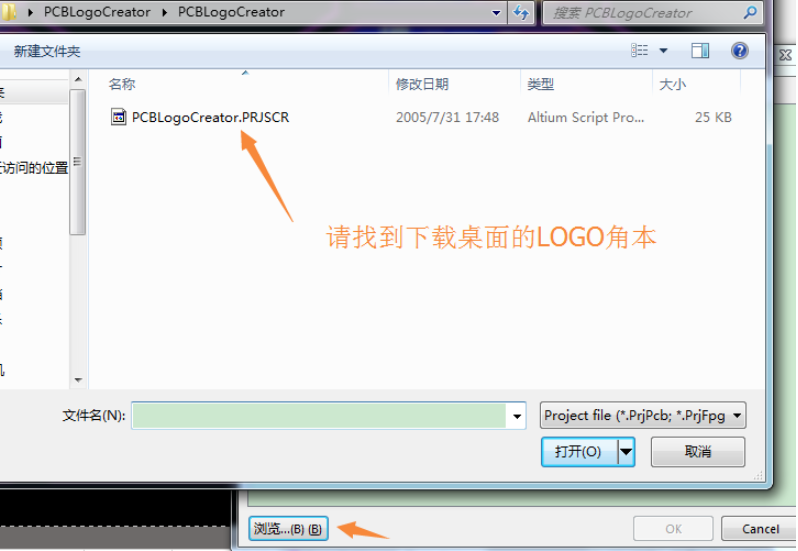

點查找路徑找到放在桌面Logo轉換腳本

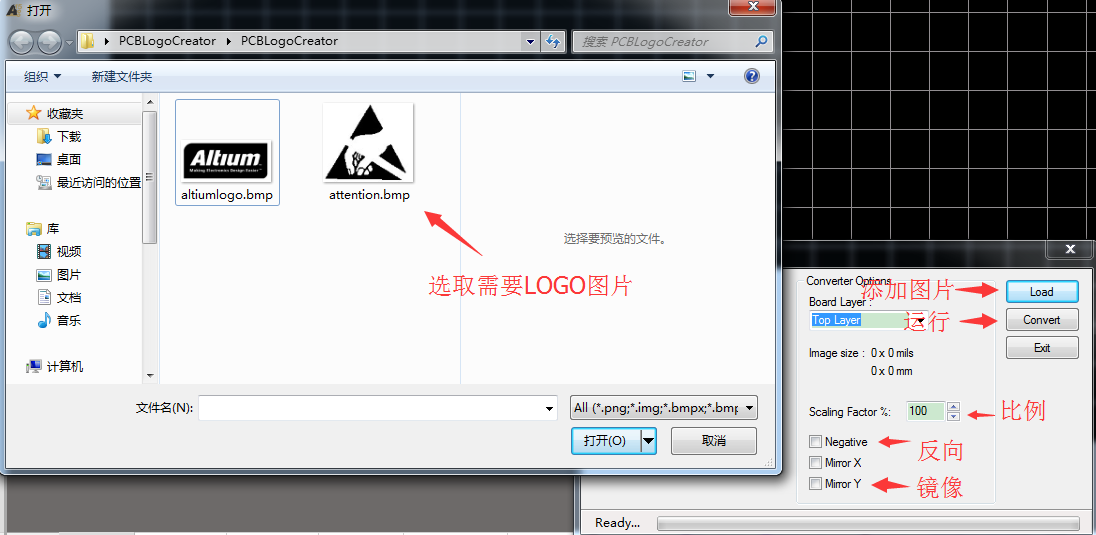

點擊加載的腳本,會進入到Logo導入向?qū)?,如圖對其向?qū)?shù)進行設置:

Load加載上面已經轉換好的位圖;
Board Layer選擇好Logo需要放置層,一般選擇“Top Overlayer”
Image Size 預覽導入之后的Logo大小
Scaling Factor 導入比例尺,我們根據預覽的圖片尺寸,可以調節比例尺,調節出我們想要大小的Logo大小。
Negative 反色設置,一般不勾選,作者可以自己嘗試效果
Mirror X 關于X軸鏡像
Mirror Y 關于Y軸鏡像

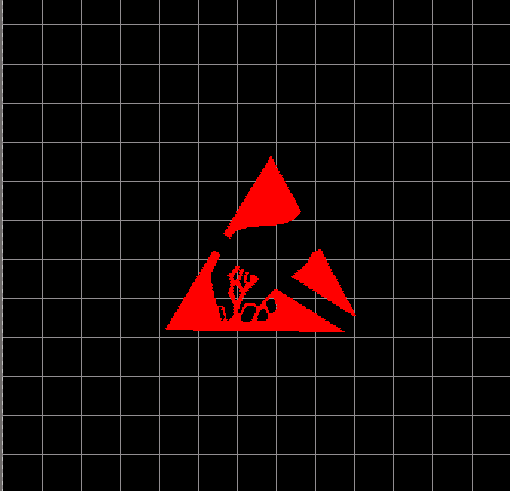

成品效果如下圖

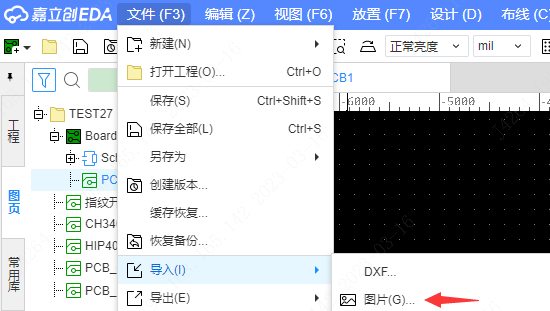

■ 嘉立創EDA軟件導入圖片方法(精細圖片導入點這里):

是的,有多種方法的,立創EDA也可以的
