只拼板框,使用系統生成的坐標,系統報錯,解決方法
更新時間：2024-12-12 17:12
21871
3
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:12
21871
3
21871
3
文檔錯誤過時,

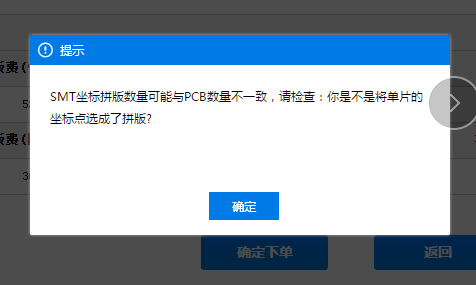

假如您使用了系統生成的坐標, 確定下單的時候 又提示SMT坐標拼版數量可能與PCB數量不一致, 請檢查....

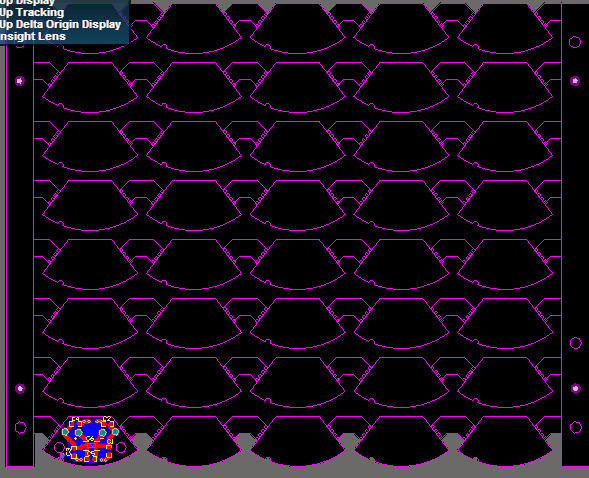

檢查你的圖紙是不是下面這樣的. 只拼版了板框,并沒有全部拼版完整. 這是一種偷懶的拼法, 雖然PCB的工藝工程師能理解你的意圖. 建議下次拼版還是拼完整.
報錯原因: 由于這種拼法,系統導出的坐標也只能導出一個小單元,也就是單片的坐標. 系統默認為 導出的坐標是拼版類型的. 提交訂單時刻會做一些簡單的防呆檢查. 檢查原理: 最終選用的元件假如是10個, 而PCB數量是100小片. 10個無法均分到100片板上. 因此檢查通不過,所以報錯.
解決方法: 不改拼版的話,可以用下面方法:

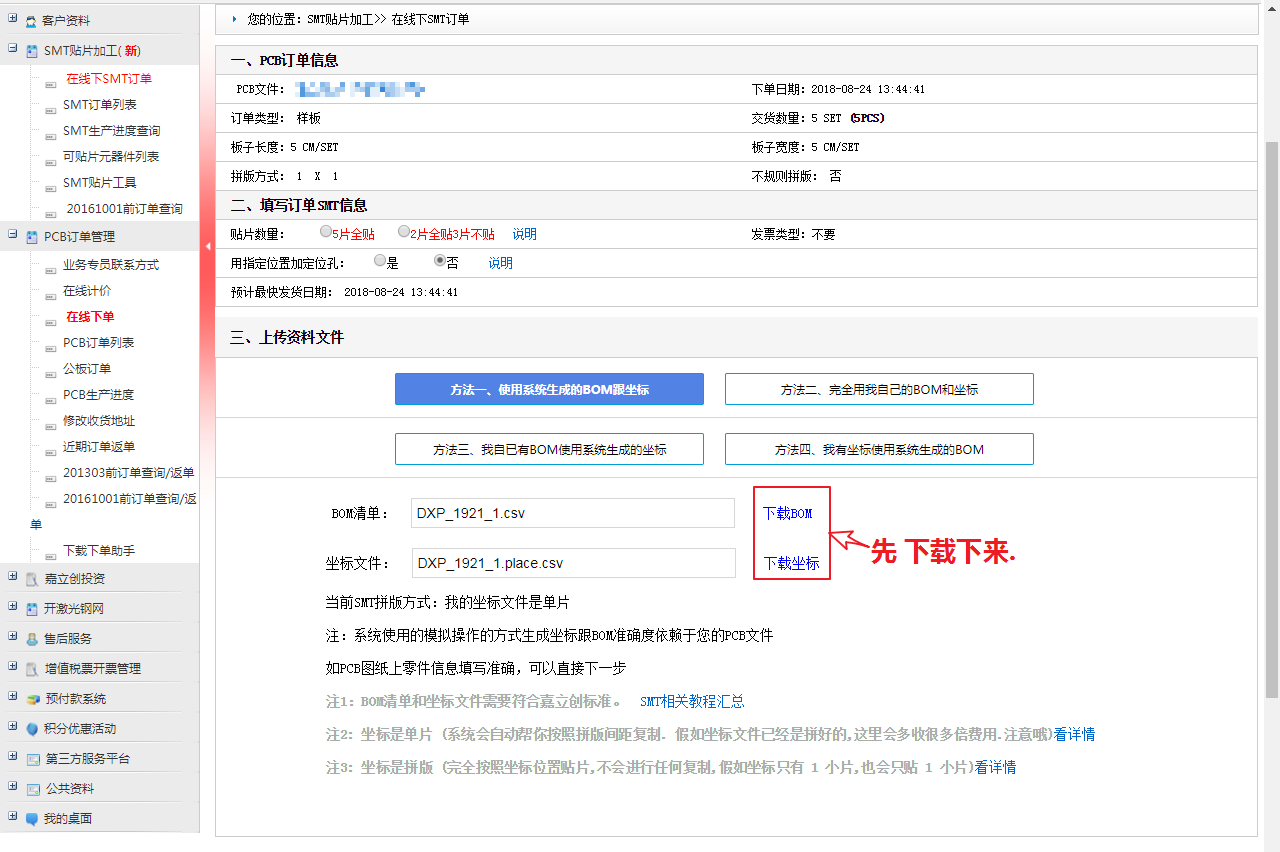

第一步先下載系統生成的坐標和BOM

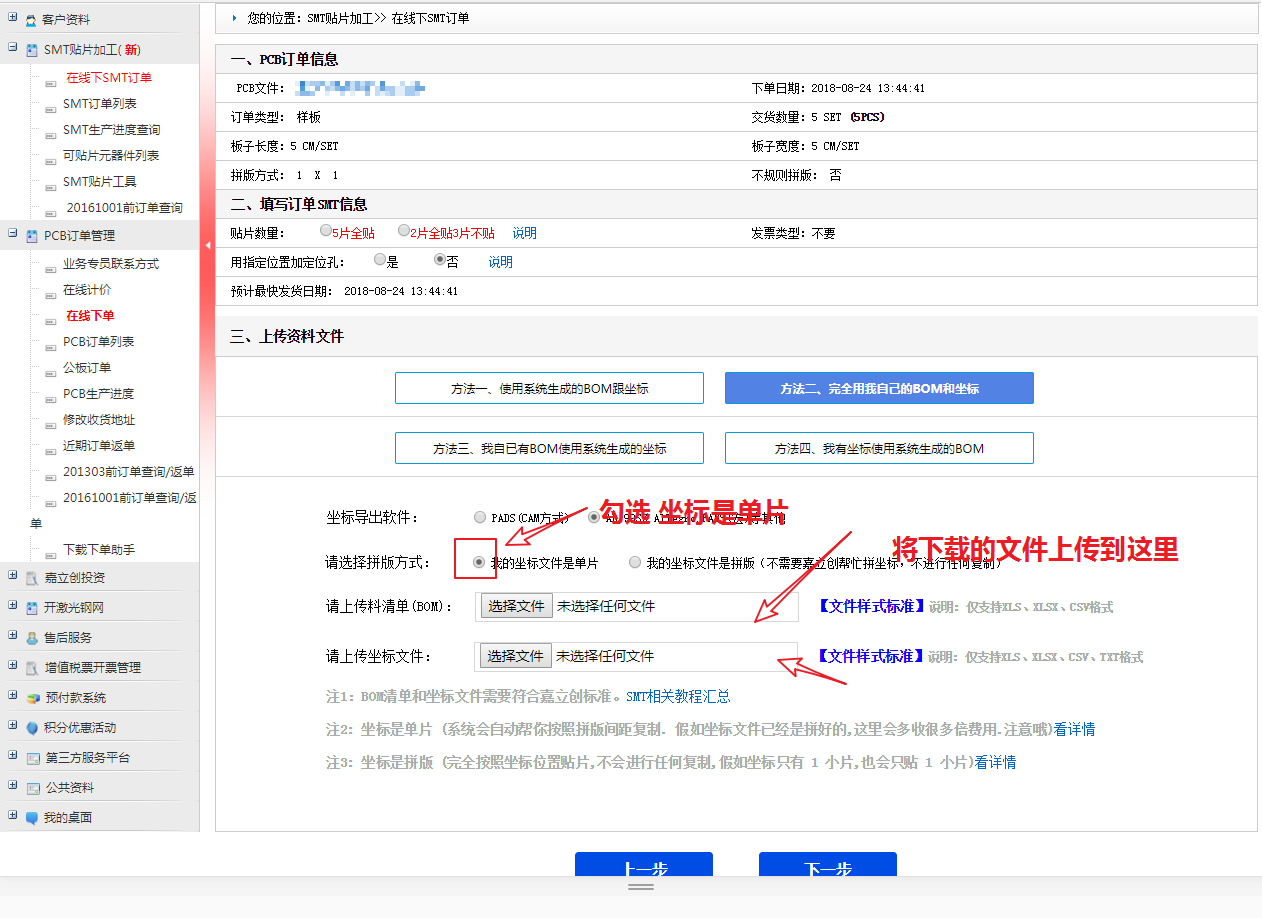

第二步 將下載的文件 用方法二 上傳
互動評論
3
登錄
或
注冊
后才可以留言哦！
肖***(4***3A) 2022-03-02 16:51:21
0
如果極性器件的方向與貴司規定的零度方向不一致，那么需要自己修改重新修改極性器件的方向嗎？
官方工作人員(1***79)
2022-03-16 12:08:41
左邊型號核對的正確情況下，先不理會右邊模擬圖與器件方向
請付款后2-4H，去SMT訂單列表內，點“DFM檢查結果”，可以在里面查看那些沒有貼與“修正后”的圖。如有問題聯系SMT下單界面右上角的客服。
王***(4***5A) 2019-09-23 15:54:18
0
請問PCB上不想貼的電阻，在BOM表上刪除了，是否就可以不貼片了。
黃***(2***4A) 2019-08-23 10:17:29
0
你好，我想問一下，SMT解析元器件執行失敗是什么原因，文件都是相同的，昨天解析成功，今天怎么就解析失敗了
官方工作人員()
2019-08-23 12:00:41
您好，您指出的SMT元器件解析圖是DFM檢查圖，只是判斷元器件極性的，不是PCB的最終效果圖，如果您DFM如法查閱，可以咨詢SMT客服QQ：3003234252；建議您PCB下單的時候選擇需要【確認生產稿】，這樣投料前您可以查看生產稿文件是否正確，以免做錯。
