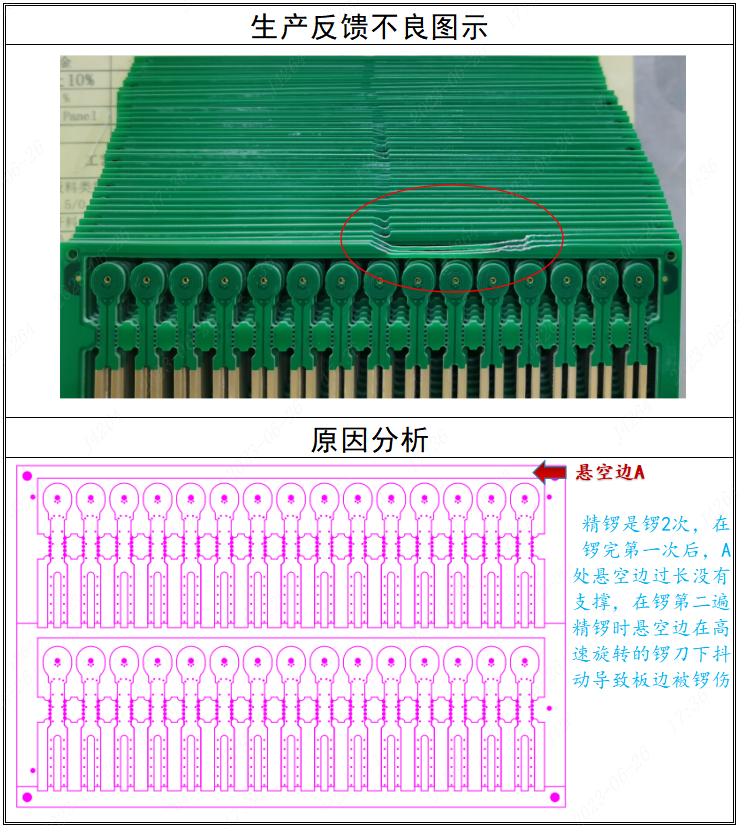

我司鑼邊分為精鑼(公差+/-0.1MM)與粗鑼(公差+/-0.2MM)兩種加工方式，精鑼是采用兩次鑼邊方式來加工的，為了保證精鑼定位，每個精鑼單元至少需要2個以上的定位孔，在實際加工中，在鑼完第一次后，因懸空邊過長，第二次鑼邊時抖動會導致鑼變形

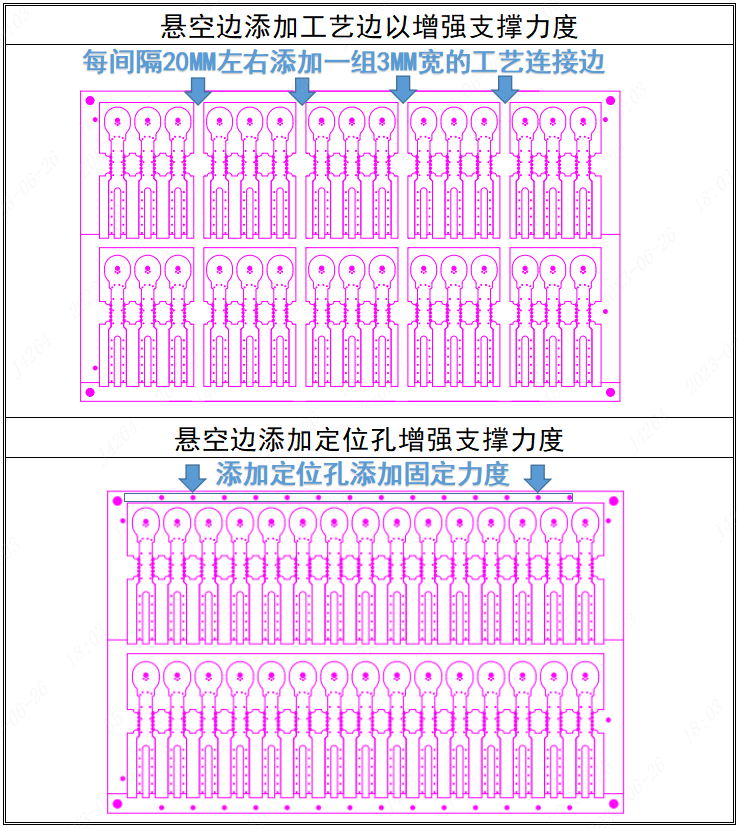

改善優化方案

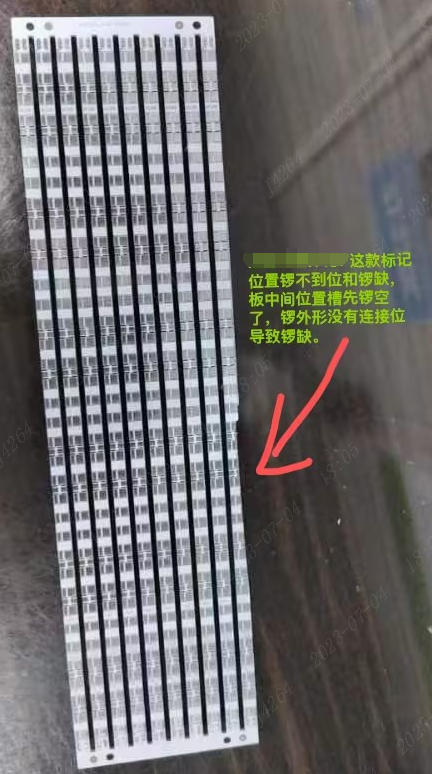

其它情況: 此類長條形板，不管是普鑼還是精鑼，也會出現鑼板不良的情況(需要每間隙一定寬度加連接位固定）
