在實際的生產中，有時會遇到工藝邊斷開的情況，大部分的原因跟工藝邊的寬度與定位孔的位置大小有關系。從成本上考慮，工藝邊越窄越好。從SMT加工導軌的要求，過窄的工藝邊會導致板邊的元器件沖撞到導軌上，從而引起品質不良。

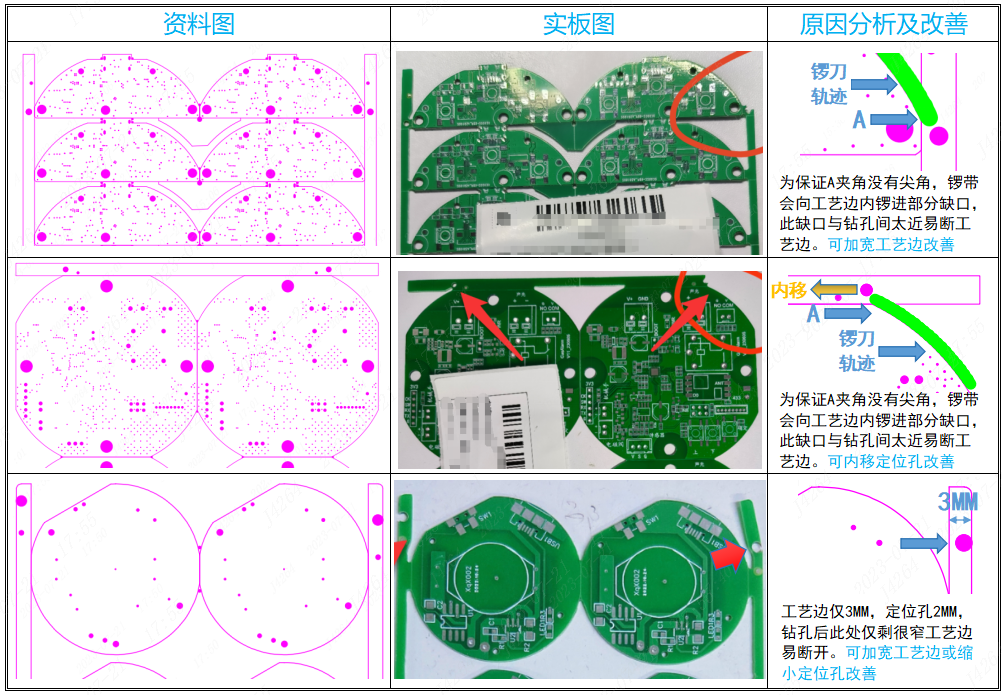

我們先分析常見的幾種工藝邊與定位孔不協(xié)調導致的工藝邊斷開情況（光點的位置同樣請考慮好）：

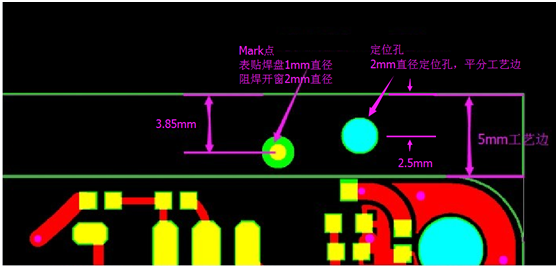

結合我司SMT的加工工藝，我們建議工藝邊按5MM來設計，定位孔大小按2MM，光點大小按1MM，距板邊3.85MM，具體見圖示：
