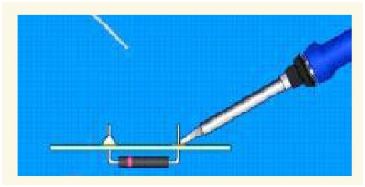

現行的PCB焊接工藝中，一般有傳統插件焊接，SMT焊接和BGA焊接等工藝，今天我們就傳統插件焊接的資料設計進行簡單說明：

1.常規的帶引線的電阻電容等兩面都可以焊接，設計時就是常規的兩面焊盤阻焊開窗露銅上錫。

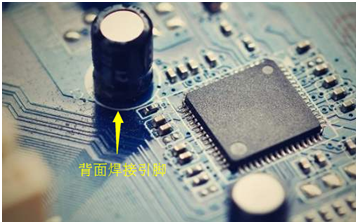

2.特殊的只要求在一面焊接（大多數為底層），并且要求另一面焊盤蓋油的。

設計此類一面阻焊開窗露銅，另一面蓋油的在PCB原資料中可以參考下圖設計：

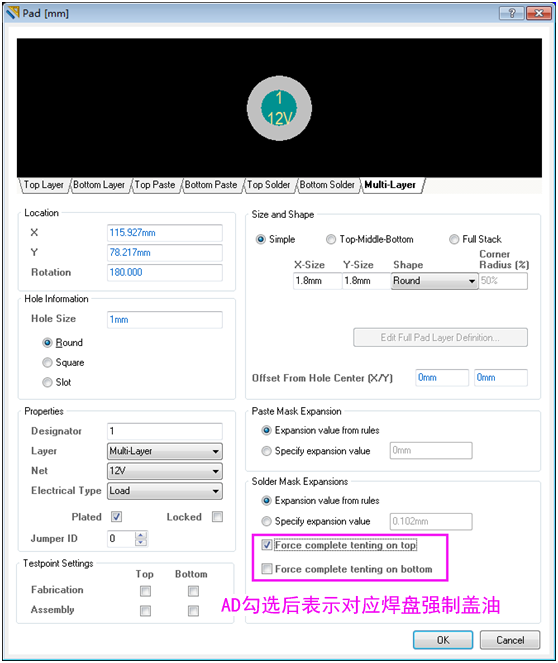

1）AD軟件

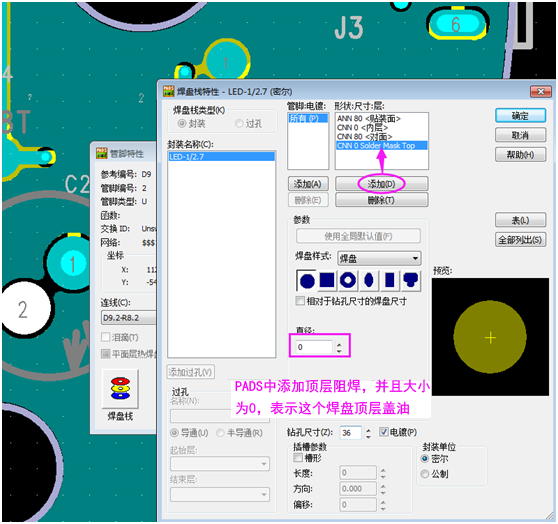

2）PADS軟件
